Левый электрический упор двери багажника

Подготовительные работы 20

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Двери багажника на электроприводе книга владельца
4. Крышка багажника в сборе
5. Крышка сервисного люка аккумуляторной батареи
6. Аккумулятор книга владельца
7. Уплотнитель проёма двери багажника в сборе
8. облицовочная панель порога задней двери в сборе
9. Ящик для инструмента в багажнике
10. узел подушки сиденья третьего ряда 100% в сборе
11. узел спинки левого независимого сиденья третьего ряда в сборе
12. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
13. облицовка верхней части левой стойки B в сборе.
14. коврик подстаканника левой задней боковины кузова
15. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
16. облицовка верхней части левой стойки D в сборе.
17. облицовка левой задней боковины в сборе
18. облицовка верхней части левой стойки C в сборе
19. облицовка верхней части левой стойки D в сборе.
20. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе

Снятие 4 шагов

1.

   1

   Слегка надавите вниз на облицовку потолка в сборе, чтобы образовался зазор, отсоедините разъём жгута проводов левой электрической стойки двери багажника (1 шт.).

   Примечание. Данная операция требует совместного выполнения двумя специалистами по ремонту: один надавливает на облицовку потолка в сборе и отсоединяет разъём жгута проводов левой электрической стойки двери багажника, второй в районе сидений второго ряда автомобиля приподнимает и поддерживает облицовку потолка в сборе, чтобы предотвратить образование заломов на облицовке потолка в сборе.

2.

   2

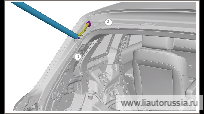

   Отсоедините водонепроницаемую резиновую заглушку жгута проводов левого электрического упора двери багажника.
3. 3

   Отсоедините стопорное кольцо левой электрической стойки-упора двери багажника с помощью шлицевой отвёртки, отсоедините левую электрическую стойку-упор двери багажника от верхнего кронштейна левой электрической стойки-упора двери багажника в сборе.

   🔧 шлицевая отвёртка Внимание: данная операция должна выполняться двумя специалистами по ремонту совместно

4.

   4

   С помощью шлицевой отвёртки отсоедините стопорное кольцо левой электрической стойки двери багажника, отсоедините соединение левой электрической стойки двери багажника с нижним кронштейном левой электрической стойки двери багажника в сборе, снимите левую электрическую стойку двери багажника.

   🔧 шлицевая отвёртка Внимание: данная операция требует совместного выполнения двумя специалистами по ремонту

Установка 4 шагов

1.

   1

   Соедините левую электростойку двери багажника с нижним кронштейном левой электростойки двери багажника в сборе, установите стопорное кольцо левой электростойки двери багажника.

   Примечание. Данная операция должна выполняться двумя специалистами по ремонту совместно.

2.

   2

   Подсоедините левый электрический упор двери багажника к верхнему кронштейну левого электрического упора двери багажника в сборе, установите стопорное кольцо левого электрического упора двери багажника.

   Примечание. Данная операция требует совместных действий двух специалистов по ремонту.
3. 3

   Установите водозащитную заглушку жгута проводов левой электрической стойки-упора двери багажника.

4.

   4

   Слегка надавите вниз на облицовку потолка в сборе, чтобы образовался зазор, подсоедините разъём жгута проводов левой электрической стойки двери багажника (1 шт.).

   Примечание. Данная операция требует совместного выполнения двумя специалистами по ремонту: один надавливает на облицовку потолка в сборе и подсоединяет разъём жгута проводов левой электрической стойки двери багажника, второй в районе сидений второго ряда автомобиля приподнимает и поддерживает облицовку потолка в сборе, чтобы предотвратить образование заломов на облицовке потолка в сборе.

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Самообучение задней двери
