Воздуховод обдува ног второго ряда, правый задний, передний кондиционер
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже следите, чтобы не повредить элементы отделки салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 11
- Двери автомобиля книга владельца
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка сервисного люка аккумуляторной батареи
- Аккумулятор книга владельца
- переднее пассажирское сиденье в сборе
- Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
- Решётка воздуховода обдува ног второго ряда (правая сторона)
- средняя облицовка правой стойки B в сборе
- Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
Снятие 2 шагов
-

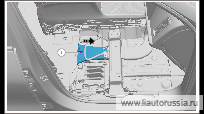

Снимите древовидные клипсы ковра переднего пассажирского места в сборе (1 шт.), приподнимите ковёр переднего пассажирского места в сборе до положения, позволяющего снять правый воздуховод обдува ног второго ряда переднего кондиционера.
-
Снимите кнопочную застёжку воздуховода обдува ног второго ряда правого заднего сиденья кондиционера (1 шт.), в направлении, указанном стрелкой, снимите воздуховод обдува ног второго ряда правого заднего сиденья кондиционера.
Установка 2 шагов
-
Установите воздуховод обдува ног второго ряда (правый задний) передней климатической системы по направлению стрелки, установите разъёмный фиксатор воздуховода обдува ног второго ряда (правый задний) передней климатической системы (1 шт.).
-
Установите на место коврик в сборе переднего пассажирского сиденья, установите древовидную защёлку коврика в сборе переднего пассажирского сиденья (1 шт.).
