Облицовка потолка в сборе

Подготовительные работы 46

1. Двери автомобиля книга владельца
2. декоративная панель камеры
3. Регулировка положения сиденья водителя в сборе
4. Регулировка положения переднего пассажирского сиденья в сборе
5. Двери багажника на электроприводе книга владельца
6. Крышка багажника в сборе
7. Крышка сервисного люка аккумуляторной батареи
8. Ящик для инструмента в багажнике
9. облицовочная панель порога задней двери в сборе
10. Аккумулятор книга владельца
11. узел подушки сиденья третьего ряда 100% в сборе
12. Фиксатор ремня безопасности третьего ряда слева в сборе
13. узел спинки левого независимого сиденья третьего ряда в сборе
14. Пряжка ремня безопасности третьего ряда
15. узел спинки правого независимого сиденья третьего ряда в сборе
16. Компоненты сиденья второго ряда слева — сиденье второго ряда слева в сборе
17. Компоненты сиденья второго ряда справа — Сиденье второго ряда справа в сборе
18. облицовка верхней части левой стойки A в сборе
19. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
20. облицовка верхней части левой стойки B в сборе.
21. облицовка левого порога в сборе
22. коврик подстаканника левой задней боковины кузова
23. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
24. облицовка верхней части левой стойки D в сборе.
25. облицовка левой задней боковины в сборе
26. облицовка верхней части левой стойки C в сборе
27. облицовка верхней части правой стойки А в сборе
28. средняя облицовка правой стойки B в сборе
29. облицовка верхней части правой стойки B в сборе.
30. Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
31. вкладыш подстаканника правой задней боковины
32. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
33. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
34. облицовка правой задней боковины в сборе
35. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки C в сборе
36. Верхний кожух внутреннего зеркала заднего вида в сборе
37. Нижний кожух внутреннего зеркала заднего вида в сборе
38. плафон для чтения в сборе
39. Левый солнцезащитный козырёк в сборе
40. Крепёжный крючок солнцезащитного козырька
41. Правый солнцезащитный козырёк в сборе
42. Крепёжный крючок солнцезащитного козырька
43. Поручень потолка переднего ряда в сборе
44. Поручень потолка заднего левого ряда в сборе
45. Поручень потолка переднего ряда в сборе
46. Поручень потолка заднего ряда справа в сборе

Снятие 32 шагов

1.

   1

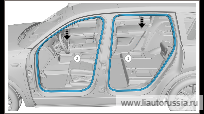

   Слегка отсоедините уплотнитель проёма левой задней двери в сборе в направлении, указанном стрелкой. 2 . Слегка отсоедините уплотнитель проёма левой передней двери в сборе в направлении, указанном стрелкой.

2.

   2

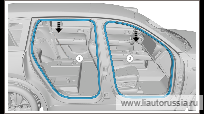

   Слегка отсоедините уплотнитель проёма правой задней двери в сборе в направлении, указанном стрелкой. 2 . Слегка отсоедините уплотнитель проёма правой передней двери в сборе в направлении, указанном стрелкой.

3.

   3

   Слегка отсоедините уплотнитель проёма двери багажника в сборе в направлении, указанном стрелкой.

4.

   4

   Выверните крепёжные болты обивки потолка в сборе (2 шт.).

   🔧 головка 10 мм

5.

   5

   Отсоедините разъём жгута проводов потолка (1 шт.).
6. 6

   Выверните крепёжный болт массы (1 шт.), отсоедините жгут провода массы от кузова.

   🔧 головка 10 мм
7. 7

   Отсоедините фиксатор жгута проводов потолка (3 шт.), снимите обивку потолка в сборе.

   Примечание. Учитывайте длину жгута проводов во избежание его повреждения.

8.

   8

   Отсоедините разъём жгута проводов камеры распознавания салона второго ряда в сборе (1 шт.).
9. 9

   Отсоедините разъём жгута проводов радиочастотного приёмника (1 шт.), извлеките узел обивки потолка в сборе со стороны двери багажника в сборе.

10.

    10

    Отсоедините разъём (14 шт.) жгута проводов потолка, снимите жгут проводов потолка.

11.

    11

    Расстыкуйте по направлению прокладки жгута проводов потолка клеевое соединение жгута проводов потолка с облицовкой потолка в сборе, снимите жгут проводов потолка.

12.

    12

    Выверните крепёжные винты камеры распознавания салона второго ряда в сборе (2 шт.), снимите камеру распознавания салона второго ряда в сборе.

    🔧 крестовая отвёртка

13.

    13

    Выверните крепёжный винт (4 шт.) правого плафона освещения для чтения третьего ряда в сборе, снимите правый плафон освещения для чтения третьего ряда в сборе.

    🔧 крестообразная отвёртка

14.

    14

    Выверните крепёжный винт (2 шт.) правого переднего потолочного дефлектора в сборе (третий ряд), снимите правый передний потолочный дефлектор в сборе (третий ряд).

    🔧 крестовая отвёртка

15.

    15

    Снимите микрофон (правая сторона, третий ряд).

    Примечание. Поддейте накладку микрофона в четырёх точках крепления.

16.

    16

    Выверните крепежный винт динамика (правая средняя сторона) (3 шт.), снимите динамик (правая средняя сторона).

    🔧 крестовая отвертка

17.

    17

    Выверните крепёжный винт (4 шт.) правого плафона освещения для чтения второго ряда в сборе, снимите правый плафон освещения для чтения второго ряда в сборе.

    🔧 крестовая отвёртка

18.

    18

    Выверните крепёжный винт (2 шт.) правого переднего потолочного дефлектора в сборе (второй ряд), снимите правый передний потолочный дефлектор в сборе (второй ряд).

    🔧 крестообразная отвёртка

19.

    19

    Снимите микрофон (второй ряд, правая сторона).

    Примечание. Подденьте четыре точки фиксации крышки микрофона.

20.

    20

    Выверните крепёжные винты переднего окружающего динамика (правая сторона) (3 шт.), снимите передний окружающий динамик (правая сторона).

    🔧 крестовая отвёртка

21.

    21

    Снимите защитную накладку правого переднего динамика.

22.

    22

    Снимите микрофон (правая сторона первого ряда).

    Примечание. Поддените четыре точки крепления накладки микрофона.

23.

    23

    Выверните крепёжные винты(3 шт.) динамика (левая средняя часть), снимите динамик (левая средняя часть).

    🔧 крестовая отвёртка

24.

    24

    Выверните крепёжный винт (4 шт.) левого плафона освещения для чтения третьего ряда в сборе, снимите левый плафон освещения для чтения третьего ряда в сборе.

    🔧 крестовая отвёртка

25.

    25

    Выверните крепёжные винты левого переднего потолочного воздуховыпускного отверстия в сборе (третий ряд) (2 шт.), снимите левое переднее потолочное воздуховыпускное отверстие в сборе (третий ряд).

    🔧 крестовая отвёртка

26.

    26

    Снимите микрофон (третий ряд, левая сторона).

    Примечание. Подденьте четыре фиксирующие точки крышки микрофона.

27.

    27

    Выверните крепёжный винт (4 шт.) левого плафона освещения для чтения второго ряда в сборе, снимите левый плафон освещения для чтения второго ряда в сборе.

    🔧 крестообразная отвёртка

28.

    28

    Выверните крепёжный винт (2 шт.) левого переднего потолочного дефлектора в сборе (второй ряд), снимите левый передний потолочный дефлектор в сборе (второй ряд). Q2714213F36 Винт-саморез с крестообразным шлицем и цилиндрической головкой

    🔧 крестовая отвёрткаQ2714213F36

29.

    29

    Снимите микрофон (второй ряд, левая сторона).

    Примечание. Подденьте четыре точки фиксации крышки микрофона.

30.

    30

    Выверните крепёжный винт (3 шт.) переднего динамика окружающего звучания (левая сторона), снимите передний динамик окружающего звучания (левая сторона).

    🔧 крестовая отвёртка

31.

    31

    Снимите решётку левого переднего динамика.

32.

    32

    Снимите микрофон (левая сторона первого ряда).

    Примечание. Поддените четыре точки крепления накладки микрофона.

Установка 32 шагов

1.

   1

   Установите микрофон (левая сторона первого ряда).

2.

   2

   Установите левую переднюю накладку акустической системы.

3.

   3

   Установите передний динамик окружающего звучания (левая сторона), выверните крепёжный винт (3 шт.) переднего динамика окружающего звучания (левая сторона). Q2714213F36 Винт самонарезающий с крестообразным шлицем, цилиндрической головкой Момент затяжки: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2714213F36

4.

   4

   Установите микрофон (второй ряд, левая сторона).

5.

   5

   Установите левый передний потолочный дефлектор в сборе (второй ряд), установите крепёжный винт (2 шт.) левого переднего потолочного дефлектора в сборе (второй ряд). Q2714213F36 Винт-саморез с крестообразным шлицем и цилиндрической головкой Момент затяжки: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2714213F36

6.

   6

   Установите левую лампу для чтения второго ряда в сборе, установите крепёжный винт левой лампы для чтения второго ряда в сборе (4 шт.). Q2714213F36 Винт-саморез с крестообразным шлицем и цилиндрической головкой Момент затяжки: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2714213F36

7.

   7

   Установите микрофон (третий ряд, левая сторона).

8.

   8

   Установите левый передний потолочный дефлектор в сборе (третий ряд), установите крепёжный винт (2 шт.) левого переднего потолочного дефлектора в сборе (третий ряд). Q2714213F36 Самонарезающий винт с крестообразным шлицем и цилиндрической головкой Момент затяжки: 1,5±0,5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 крестообразная отвёрткаQ2714213F36

9.

   9

   Установите левый плафон освещения для чтения третьего ряда в сборе, установите крепёжный винт (4 шт.) левого плафона освещения для чтения третьего ряда в сборе. Q2714213F36 Винт-саморез с крестообразным шлицем и цилиндрической головкой Момент затяжки: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2714213F36

10.

    10

    Установите динамик (левая средняя часть), установите крепёжные винты(3 шт.) динамика (левая средняя часть). Q2714213F36 Самонарезающий винт с крестообразным шлицем и полукруглой головкой Момент затяжки: 1.5±0.5 Н·м

    ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2714213F36

11.

    11

    Установите микрофон (первый ряд, правая сторона).

12.

    12

    Установите правую переднюю накладку акустической системы.

13.

    13

    Установите передний динамик окружающего звучания (правая сторона), установите крепёжный винт (3 шт.) переднего динамика окружающего звучания (правая сторона). Q2714213F36 Винт самонарезающий с крестообразным шлицем, цилиндрической головкой Момент затяжки: 1.5±0.5 Н·м

    ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2714213F36

14.

    14

    Установите микрофон (второй ряд, правая сторона).

15.

    15

    Установите правый передний потолочный дефлектор в сборе (второй ряд), установите крепёжный винт (2 шт.) правого переднего потолочного дефлектора в сборе (второй ряд). Q2714213F36 Винт-саморез с крестообразным шлицем и цилиндрической головкой Момент затяжки: 1.5±0.5 Н·м

    ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2714213F36

16.

    16

    Установите динамик (правая средняя сторона), установите крепежный винт динамика (правая средняя сторона) (3 шт.). Q2714213F36 Самонарезающий винт с крестообразным шлицем и цилиндрической головкой Момент затяжки: 1.5±0.5 Н·м

    ⚙︎ 1.5±0.5 Н·м🔧 крестовая отверткаQ2714213F36

17.

    17

    Установите правый плафон освещения для чтения второго ряда в сборе, заверните крепёжные винты правого плафона освещения для чтения второго ряда в сборе (4 шт.). Q2714213F36 Самонарезающий винт с крестообразным шлицем и полукруглой головкой Момент затяжки: 1.5±0.5 Н·м

    ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2714213F36

18.

    18

    Установите микрофон (третий ряд, правая сторона).

19.

    19

    Установите правый передний потолочный дефлектор в сборе (третий ряд), установите крепёжный винт (2 шт.) правого переднего потолочного дефлектора в сборе (третий ряд). Q2714213F36 Самонарезающий винт с крестообразным шлицем и цилиндрической головкой Момент затяжки: 1,5±0,5 Н·м

    ⚙︎ 1.5±0.5 Н·м🔧 крестообразная отвёрткаQ2714213F36

20.

    20

    Установите правый плафон освещения для чтения третьего ряда в сборе, установите крепёжный винт (4 шт.) правого плафона освещения для чтения третьего ряда в сборе. Q2714213F36 Винт-саморез с крестообразным шлицем и цилиндрической головкой Момент затяжки: 1.5±0.5 Н·м

    ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2714213F36

21.

    21

    Установите жгут проводов потолка вдоль трассы прокладки жгута проводов потолка и зафиксируйте жгут проводов потолка с помощью клея.

22.

    22

    Подсоедините разъём жгута проводов потолка (14 шт.).

23.

    23

    Установите камеру распознавания салона второго ряда в сборе, установите крепёжные винты камеры распознавания салона второго ряда в сборе (2 шт.). Q2713513F36 самонарезающий винт с крестообразным шлицем и цилиндрической головкой Момент затяжки: 1±0.2 Н·м

    ⚙︎ 1±0.2 Н·м🔧 крестовая отвёрткаQ2713513F36

24.

    24

    Установите узел обивки потолка в сборе со стороны двери багажника в сборе, подсоедините разъём жгута проводов радиочастотного приёмника (1 шт.).
25. 25

    Подсоедините разъём жгута проводов камеры распознавания салона второго ряда в сборе (1 шт.).

26.

    26

    Установите фиксатор жгута проводов потолка (3 шт.).
27. 27

    Установите жгут провода массы, установите крепёжный болт массы (1 шт.). M01-89146616 комбинированный крепёж: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89146616
28. 28

    Подсоедините разъём жгута проводов потолка (1 шт.).

29.

    29

    Установите крепёжные болты обивки потолка в сборе (2 шт.). Q146B0622F62L комбинированный крепёж: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 мм

30.

    30

    Установите уплотнитель проёма двери багажника в сборе в направлении, указанном стрелкой.

31.

    31

    Установите уплотнитель проёма правой передней двери в сборе в направлении, указанном стрелкой. 2 . Установите уплотнитель проёма правой задней двери в сборе в направлении, указанном стрелкой.

32.

    32

    Установите уплотнитель проёма левой передней двери в сборе в направлении, указанном стрелкой. 2 . Установите уплотнитель проёма левой задней двери в сборе в направлении, указанном стрелкой.

Моменты затяжки — сводка
