Высоковольтные жгуты — высоковольтный жгут от тяговой аккумуляторной батареи до блока заряда и распределения питания в сборе

Низковольтные жгуты · Li L8 2022–2023 · стр. 910–917 оригинала
29 шагов снятия31 шагов установки 11 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

⚠ Предупреждения

Примечания

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Высоковольтные жгуты — высоковольтный жгут от тяговой аккумуляторной батареи до блока заряда и распределения питания в сборе

Специальный инструмент

КодНаименованиеВидНазначение
1LBZ8KL9WK2Кронштейн-опора переднего и заднего подрамника
Предназначен для облегчения демонтажа и монтажа переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода.
2OA4LBVSG94Кронштейн-опора переднего и заднего подрамника
Предназначен для облегчения демонтажа и монтажа переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода
3VZF9NWYP6TПлатформа для подъёма батареи (электрогидравлическая)
Поднимите, опустите батарейный блок

Подготовительные работы 17

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Сервисная процедура разблокировки электронного стояночного тормоза
  4. Двери багажника на электроприводе книга владельца
  5. Крышка багажника в сборе
  6. Крышка сервисного люка аккумуляторной батареи
  7. Ящик для инструмента в багажнике
  8. Аккумулятор книга владельца
  9. Высоковольтная система книга владельца
  10. Подъём и опускание автомобиля
  11. Колесо в сборе (алюминиевое)
  12. Колесо в сборе (алюминиевое)
  13. Защита топливного бака
  14. Задняя защитная панель днища в сборе
  15. Высоковольтные жгуты проводов — нижняя крышка кронштейна высоковольтного жгута от аккумуляторной батареи к узлу зарядки и распределения питания
  16. Высоковольтные жгуты — защитная панель кронштейна высоковольтного жгута от аккумуляторной батареи до блока распределения питания в сборе
  17. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи

Снятие 29 шагов

  1. Шаг 1

    Снимите крепёжную защёлку (1 шт.) локера правого заднего колеса в сборе.

  2. Шаг 2

    Выверните крепёжный болт (1 шт.) провода массы заднего электродвигателя, отсоедините провод массы заднего электродвигателя от кузова.

    🔧 головка 10 мм
  3. Шаг 3

    Извлеките стопорную пружинную скобу отводящего водяного шланга контура заднего электродвигателя 1 (1 шт.), отсоедините отводящий водяной шланг контура заднего электродвигателя 1 от нейлоновой трубки отводящего контура заднего электродвигателя.

    Примечание
    • Используйте подходящую ёмкость для сбора остатков охлаждающей жидкости.
    • После отсоединения необходимо загерметизировать соединения, чтобы предотвратить попадание загрязнений в магистраль.
  4. Шаг 4

    Извлеките стопорную пружинную скобу подводящего водяного шланга заднего электродвигателя (1 шт.), отсоедините подводящий водяной шланг заднего электродвигателя от резинового защитного чехла в сборе.

    Примечание
    • Соберите остатки охлаждающей жидкости в подходящую ёмкость.
    • После отсоединения необходимо загерметизировать соединение, чтобы предотвратить попадание загрязнений в магистраль.
  5. Шаг 5

    Отсоедините стыковочный разъём (1 шт.) жгута проводов датчика скорости вращения правого заднего колеса и жгута проводов кузова в сборе.

  6. Шаг 6

    Отсоедините разъём жгута проводов правого заднего тормозного суппорта в сборе (1 шт.).

  7. Шаг 7

    Выверните крепёжные болты (2 шт.) правого заднего тормозного суппорта в сборе, отсоедините правый задний тормозной суппорт в сборе.

    🔧 торцевая головка Torx Примечание: после отсоединения правого заднего тормозного суппорта в сборе подвесьте его на крюк на раме автомобиля T60
  8. Шаг 8

    Отсоедините разъём жгута проводов правой задней пневморессоры с амортизатором в сборе (1 шт.).

  9. Отсоедините жгут проводов датчика скорости вращения правого заднего колеса в сборе от правой задней пневморессоры с амортизатором в сборе.

  10. Шаг 10

    Удерживая сквозной болт (1 шт.) инструментом, выверните крепёжную гайку (1 шт.). Инструмент для болта: 18 мм головка Инструмент для гайки: 21 мм головка 2 . Извлеките сквозной болт (1 шт.), отсоедините правую заднюю пневморессору с амортизатором в сборе от заднего рычага регулировки развала в сборе (правый).

    🔧 головка 21 мм
  11. Шаг 11

    Отсоедините крепёжную защёлку (1 шт.) жгута проводов заднего электродвигателя в сборе.

  12. Отсоедините разъём жгута проводов заднего электродвигателя в сборе (1 шт.).

  13. Шаг 13

    Отсоедините стыковочный разъём (1 шт.) жгута проводов датчика скорости вращения левого заднего колеса и жгута проводов кузова в сборе.

  14. Шаг 14

    Отсоедините разъём жгута проводов левого заднего тормозного суппорта (1 шт.).

  15. Шаг 15

    Выверните крепёжный болт левого заднего тормозного суппорта в сборе (2 шт.), отсоедините левый задний тормозной суппорт в сборе.

    🔧 Головка Torx Внимание: После отсоединения левого заднего тормозного суппорта в сборе подвесьте его на раме с помощью крюка T60
  16. Шаг 16

    Отсоедините разъём жгута проводов левой задней пневморессоры с амортизатором в сборе (1 шт.).

  17. Отсоедините жгут проводов датчика скорости вращения левого заднего колеса в сборе от левой задней пневморессоры с амортизатором в сборе.

  18. Шаг 18

    Удерживая сквозной болт (1 шт.) инструментом, выверните крепёжную гайку (1 шт.). Инструмент для болта: 18 мм головка Инструмент для гайки: 21 мм головка 2 . Извлеките сквозной болт (1 шт.), отсоедините левую заднюю пневморессору с амортизатором в сборе от заднего рычага регулировки развала в сборе (левый).

    🔧 головка 21 мм
  19. Шаг 19

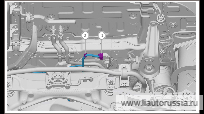

    Разблокируйте фиксатор. 2 . Медленно потяните вспомогательную рукоятку по направлению стрелки до упора, отсоедините разъём (1 шт.) высоковольтного жгута от тяговой батареи к заднему электродвигателю.

  20. Шаг 20

    Отсоедините крепёжную защёлку (3 шт.) высоковольтного жгута от тяговой батареи к заднему электродвигателю.

  21. Выверните крепежные болты высоковольтного жгута от аккумуляторной батареи до заднего электродвигателя (1 шт.).

    🔧 головка 10 мм
  22. Шаг 22

    С помощью переднего и заднего кронштейнов подрамника и платформы для подъёма аккумуляторной батареи (электрогидравлической) обеспечьте опору заднего подрамника в сборе с узлом.

  23. Шаг 23

    Выверните крепежные болты переднего соединительного кронштейна заднего подрамника и заднего соединительного кронштейна заднего подрамника (4 шт.).

    🔧 головка 15 мм
  24. Выверните крепежные болты заднего подрамника в сборе (4 шт.), снимите переднюю соединительную пластину заднего подрамника и заднюю соединительную пластину заднего подрамника, медленно опустите задний подрамник в сборе вместе с узлами и извлеките высоковольтный жгут проводов от тяговой аккумуляторной батареи до заднего электродвигателя через верхний конец узла заливной трубы топливного бака в сборе. При демонтаже узла заднего подрамника в сборе используйте инструмент-кронштейн для плавного и медленного опускания, работу должны выполнять совместно два специалиста по ремонту.

    🔧 торцевая головка Внимание: ●После демонтажа узла заднего подрамника в сборе необходимо обеспечить вспомогательную опору автомобиля 21 мм
  25. Шаг 25

    Выверните крепёжный болт высоковольтного жгута проводов от тяговой аккумуляторной батареи к блоку зарядки и распределения питания в сборе (2 шт.).

    🔧 головка T30 Внимание: Винт с цилиндрической головкой и внутренним шестигранным шлицем Q215B0616T1F71 является деталью одноразового использования, при каждом демонтаже необходимо заменять его на новыйодноразовая деталь
  26. Отсоедините разъём (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи до блока зарядки и распределения питания в сборе.

  27. Шаг 27

    Разблокируйте фиксатор. 2. Медленно потяните рычаг расцепления в направлении стрелки до крайнего положения, отсоедините разъём высоковольтного жгута проводов от аккумуляторной батареи к блоку зарядки и распределения питания в сборе (1 шт.).

  28. Шаг 28

    Выверните крепёжный болт высоковольтного жгута проводов от аккумуляторной батареи к блоку зарядки и распределения питания в сборе (5 шт.).

    🔧 головка торцевая 10 мм
  29. Выверните крепёжную гайку высоковольтного жгута проводов от тяговой аккумуляторной батареи к блоку заряда и распределения энергии в сборе (3 шт.), снимите высоковольтный жгут проводов от тяговой аккумуляторной батареи к блоку заряда и распределения энергии в сборе.

    🔧 головка 10 мм

Установка 31 шагов

  1. Шаг 1

    Установите высоковольтный жгут проводов от тяговой аккумуляторной батареи к блоку зарядки-распределения питания в сборе, установите крепёжную гайку высоковольтного жгута проводов от тяговой аккумуляторной батареи к блоку зарядки-распределения питания в сборе (3 шт.). Q32006F61 Шестигранная фланцевая гайка Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 Головка 10 мм
  2. Установите крепёжный болт (5 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к узлу зарядки и распределения питания в сборе. Q1860616F70 шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70
  3. Шаг 3

    Подсоедините разъём (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к узлу зарядки-распределения питания в сборе, установите рычаг усилителя в направлении стрелки до крайнего положения. 2. Заблокируйте фиксатор.

  4. Шаг 4

    Подсоедините разъём высоковольтного жгута проводов от тяговой аккумуляторной батареи к блоку зарядки и распределения питания в сборе (1 шт.).

  5. Установите крепёжный болт (2 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи до блока зарядки и распределения питания в сборе. Винт Q215B0616T1F71 с цилиндрической головкой под внутренний шлиц Torx Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 Динамометрическая головка Примечание: Винт Q215B0616T1F71 с цилиндрической головкой под внутренний шлиц Torx является одноразовой деталью, при каждой разборке и сборке необходимо заменять его на новый T30одноразовая деталь
  6. Шаг 6

    С помощью переднего и заднего кронштейнов подрамника и подъемной платформы аккумуляторной батареи (электрогидравлической) поддержите и поднимите задний подрамник в сборе с узлом.

  7. Шаг 7

    Со стороны верхнего конца заливной трубки в сборе заведите высоковольтный жгут проводов от аккумуляторной батареи к заднему электродвигателю и медленно поднимите задний подрамник в сборе с компонентами, установите переднюю и заднюю соединительные пластины заднего подрамника, установите крепёжные болты заднего подрамника в сборе (4 шт.). X01-89185070 болт с шестигранной фланцевой головкой в сборе с плоской шайбой. Момент затяжки: 130 Н·м+90°

    ⚙︎ 130 Н·м+90°🔧 головка 21 ммX01-89185070
  8. Установите крепёжный болт передней соединительной пластины заднего подрамника и задней соединительной пластины заднего подрамника (4 шт.). X01-89185023 Момент затяжки направляющего болта с шестигранной фланцевой головкой: 100±10 Н·м При установке заднего подрамника в сборе выполняйте плавный и медленный подъём с помощью подъёмного приспособления (тележки), операцию должны выполнять совместно два специалиста по ремонту.

    ⚙︎ 100±10 Н·м🔧 головка Внимание: После установки заднего подрамника в сборе снимите вспомогательную опору 15 ммX01-89185023
  9. Шаг 9

    Установите крепежные болты высоковольтного жгута от аккумуляторной батареи до заднего электродвигателя (1 шт.). Q1860645F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860645F70
  10. Установите крепежные фиксаторы высоковольтного жгута от аккумуляторной батареи до заднего электродвигателя (3 шт.).

  11. Шаг 11

    Подсоедините разъём высоковольтного жгута от аккумуляторной батареи до заднего электродвигателя (1 шт.), медленно потяните вспомогательную рукоятку в направлении стрелки до крайнего положения. 2. Заблокируйте фиксатор.

  12. Шаг 12

    Соедините левую заднюю пневморессору с амортизатором в сборе с рычагом развала заднего колеса в сборе (левый), установите сквозной болт (1 шт.).

  13. Зафиксируйте сквозной болт (1 шт.) с помощью инструмента, установите крепежную гайку (1 шт.). X01-89185053 комплект болта с шестигранной фланцевой головкой и плоской шайбой Момент затяжки: 70 Н·м+150° Инструмент для болта: 18 мм головка Инструмент для гайки: 21 мм головка

    ⚙︎ 70 Н·м+150°🔧 головка 21 ммX01-89185053
  14. Шаг 14

    Соедините жгут проводов датчика скорости вращения левого заднего колеса с левой задней пневморессорой с амортизатором в сборе.

  15. Подсоедините разъём жгута проводов левой задней пневморессоры с амортизатором в сборе (1 шт.).

  16. Шаг 16

    Соедините левый задний тормозной суппорт в сборе, установите крепежные болты левого заднего тормозного суппорта в сборе (2 шт.). X01-89148128 комплект винта с цилиндрической головкой и внутренним звездообразным (Torx) шлицем и плоской шайбой Момент затяжки: 45 Н·м+45°

    ⚙︎ 45 Н·м+45°🔧 головка со звездообразным (Torx) шлицем T60X01-89148128
  17. Шаг 17

    Подсоедините разъём жгута проводов левого заднего тормозного суппорта (1 шт.).

  18. Шаг 18

    Подсоедините разъём стыковки жгута проводов датчика скорости вращения левого заднего колеса с жгутом проводов кузова (1 шт.).

  19. Шаг 19

    Подсоедините разъём жгута проводов заднего электродвигателя в сборе (1 шт.).

  20. Установите крепежные фиксаторы жгута проводов заднего электродвигателя в сборе (1 шт.).

  21. Шаг 21

    Соедините правую заднюю пневморессору с амортизатором в сборе с рычагом развала заднего колеса в сборе (правый), установите сквозной болт (1 шт.).

  22. Зафиксируйте сквозной болт (1 шт.) с помощью инструмента, установите крепежную гайку (1 шт.). X01-89185053 комплект болта с шестигранной фланцевой головкой и плоской шайбой Момент затяжки: 70 Н·м+150° Инструмент для болта: 18 мм головка Инструмент для гайки: 21 мм головка

    ⚙︎ 70 Н·м+150°🔧 головка 21 ммX01-89185053
  23. Шаг 23

    Соедините жгут проводов датчика скорости вращения правого заднего колеса с правой задней пневморессорой с амортизатором в сборе.

  24. Подсоедините разъём жгута проводов правой задней пневморессоры с амортизатором в сборе (1 шт.).

  25. Шаг 25

    Соедините правый задний тормозной суппорт в сборе, установите крепежные болты правого заднего тормозного суппорта в сборе (2 шт.). X01-89148128 комплект винта с цилиндрической головкой и внутренним звездообразным (Torx) шлицем и плоской шайбой Момент затяжки: 45 Н·м+45°

    ⚙︎ 45 Н·м+45°🔧 головка со звездообразным (Torx) шлицем T60X01-89148128
  26. Шаг 26

    Подсоедините разъём жгута проводов правого заднего тормозного суппорта в сборе (1 шт.).

  27. Шаг 27

    Подсоедините стыковочный разъём жгута проводов датчика скорости вращения правого заднего колеса в сборе к жгуту проводов кузова в сборе (1 шт.).

  28. Шаг 28

    Подсоедините подводящий шланг заднего электродвигателя к резиновому защитному чехлу в сборе, установите пружинный стопор (1 шт.) подводящего шланга заднего электродвигателя.

    Примечание. При монтаже обеспечьте чистоту подводящего шланга заднего электродвигателя, не допускайте попадания посторонних предметов, чтобы избежать засорения и повреждения насоса ОЖ.
  29. Шаг 29

    Подсоедините отводящий шланг 1 контура охлаждения заднего электродвигателя к отводящей нейлоновой трубке контура охлаждения заднего электродвигателя, установите стопорное кольцо отводящего шланга 1 контура охлаждения заднего электродвигателя (1 шт.).

    Примечание. При установке обеспечьте чистоту отводящего шланга 1 контура охлаждения заднего электродвигателя, не допускайте попадания посторонних предметов во избежание засорения и повреждения насоса ОЖ.
  30. Шаг 30

    Подсоедините провод массы заднего электродвигателя к кузову, установите крепёжный болт провода массы заднего электродвигателя (1 шт.). M01-89146616 болт с шестигранной головкой, пружинная шайба и плоская шайба в сборе. Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89146616
  31. Шаг 31

    Установите крепёжную защёлку правого заднего локера в сборе (1 шт.).

Моменты затяжки — сводка

ОперацияМомент
Установите высоковольтный жгут проводов от тяговой аккумуляторной бата…9±1 Н·м
Установите крепёжный болт (5 шт.) высоковольтного жгута проводов от тя…9±1 Н·м
Установите крепёжный болт (2 шт.) высоковольтного жгута проводов от тя…9±1 Н·м
Со стороны верхнего конца заливной трубки в сборе заведите высоковольт…130 Н·м+90°
Установите крепёжный болт передней соединительной пластины заднего под…100±10 Н·м
Установите крепежные болты высоковольтного жгута от аккумуляторной бат…9±1 Н·м
Зафиксируйте сквозной болт (1 шт.) с помощью инструмента, установите к…70 Н·м+150°
Соедините левый задний тормозной суппорт в сборе, установите крепежные…45 Н·м+45°
Зафиксируйте сквозной болт (1 шт.) с помощью инструмента, установите к…70 Н·м+150°
Соедините правый задний тормозной суппорт в сборе, установите крепежны…45 Н·м+45°
Подсоедините провод массы заднего электродвигателя к кузову, установит…9±1 Н·м

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
