Вентиляционная трубка топливного бака I
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- В процессе демонтажа и монтажа запрещены любые источники открытого огня поблизости.
- Топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, потемнение в глазах, тошноту и даже потерю сознания, поэтому необходимо обеспечить хорошую вентиляцию на месте ремонта.
- Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
- Перед выполнением работ на топливной системе на близком расстоянии должны быть подготовлены средства пожаротушения.
- Категорически запрещается чрезмерно перегибать топливные трубопроводы.
- После отсоединения топливного трубопровода необходимо загерметизировать его соединительные штуцеры, чтобы предотвратить попадание посторонних предметов в топливную систему и избежать засорения топливных трубопроводов, нарушения нормальной работы или повреждения компонентов топливной системы.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Защита топливного бака
Снятие 2 шагов
-

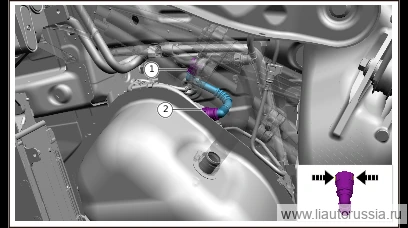

С помощью клещей для быстроразъёмных соединений разблокируйте соединение вентиляционной трубки топливного бака I, отсоедините вентиляционную трубку топливного бака I от вентиляционной трубки топливного бака II.
-
С помощью клещей для быстроразъёмных соединений разблокируйте соединение вентиляционной трубки топливного бака I, отсоедините вентиляционную трубку топливного бака I от изоляционного клапана топливного бака, снимите вентиляционную трубку топливного бака I.
Установка 1 шагов
-

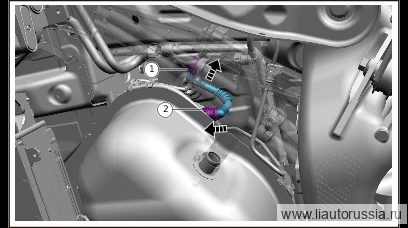

Установите вентиляционную трубку топливного бака I, соедините вентиляционную трубку топливного бака I с вентиляционной трубкой топливного бака II в направлении, указанном стрелкой.
Примечание- При соединении вентиляционной трубки топливного бака I с вентиляционной трубкой топливного бака II запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
- Соедините вентиляционную трубку топливного бака I с вентиляционной трубкой топливного бака II до упора, при этом должен раздаться щелчок «клик». 2.
- Соедините вентиляционную трубку топливного бака I с изоляционным клапаном топливного бака в направлении, указанном стрелкой.
- При соединении вентиляционной трубки топливного бака I с изоляционным клапаном топливного бака запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
- Соедините вентиляционную трубку топливного бака I с изоляционным клапаном топливного бака до упора, при этом должен раздаться щелчок «клик».
