Топливный бак и трубопроводные компоненты — Заправочный шланг
Система подачи топлива · Li L7 2022–2023 · стр. 726–727 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- Перед демонтажем топливных магистралей необходимо слить топливо из топливного бака.
- Перед проведением работ на топливной системе в непосредственной близости должны быть подготовлены средства пожаротушения.
- Категорически запрещается чрезмерно перегибать топливные магистрали.
- После отсоединения топливной магистрали необходимо загерметизировать её соединительные штуцеры, чтобы предотвратить попадание посторонних предметов в топливную систему и избежать засорения топливных магистралей, нарушения работы компонентов топливной системы и даже их повреждения.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Защита топливного бака
Снятие 1 шагов
-

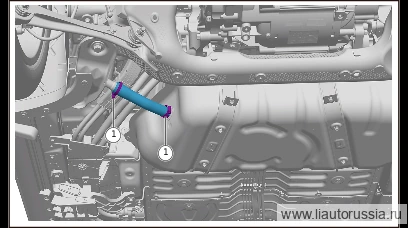

Ослабьте фиксирующий хомут заправочного шланга (2 шт.), снимите заправочный шланг.
🔧 головка 7 мм
Установка 1 шагов
-
Установите заправочный шланг, затяните фиксирующий хомут заправочного шланга (2 шт.).
🔧 головка 7 мм
