Топливные компоненты в сборе — Клапан вентиляции адсорбера
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- В процессе демонтажа и монтажа запрещены любые источники открытого огня поблизости.
- Топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, потемнение в глазах, тошноту и даже потерю сознания, поэтому необходимо обеспечить хорошую вентиляцию на месте ремонта.
- Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
- Перед демонтажем топливного бака необходимо слить топливо из топливного бака.
- При снятии топливопровода оберните его чистой ветошью для впитывания вытекающего топлива и снижения риска возгорания.
- Перед проведением работ с топливной системой в непосредственной близости должны быть подготовлены средства пожаротушения.
- Категорически запрещается чрезмерно сгибать топливные магистрали.
- После отсоединения топливной магистрали необходимо загерметизировать её соединительные штуцеры во избежание попадания посторонних предметов в топливную систему, засорения топливной магистрали и нарушения работы или повреждения компонентов топливной системы.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Процедура сброса давления топлива
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
Снятие 2 шагов
-

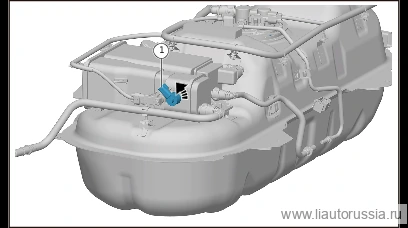

Отсоедините разъём жгута проводов клапана вентиляции адсорбера (1 шт.).
Примечание. Сначала с помощью шлицевой отвёртки поддёрните фиксатор разблокировки разъёма, затем нажмите и отсоедините разъём жгута проводов клапана вентиляции адсорбера. -

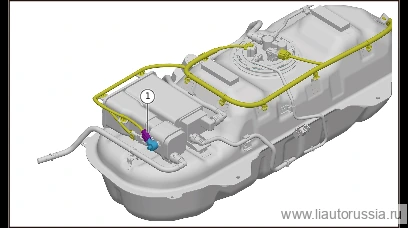

Поверните клапан вентиляции адсорбера по часовой стрелке до правильного положения, снимите клапан вентиляции адсорбера.
Установка 2 шагов
-
Установите клапан вентиляции адсорбера, нажмите и поверните клапан вентиляции адсорбера против часовой стрелки до правильного положения.
-
Подсоедините разъём жгута проводов клапана вентиляции адсорбера (1 шт.).
Примечание. Подсоедините разъём жгута проводов клапана вентиляции адсорбера, верните фиксатор разблокировки разъёма в исходное положение.
