Соединительная пластина теплозащитного экрана
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Во время работы рэндж-экстендера трубопроводы системы выпуска сильно нагреваются, поэтому необходимо заглушить рэндж-экстендер и выполнять демонтаж только после остывания трубопроводов системы выпуска до комнатной температуры, иначе раскалённые детали могут вызвать ожоги.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 9
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Декоративный кожух двигателя в сборе
- Теплозащитный кожух турбокомпрессора
Снятие 2 шагов
-

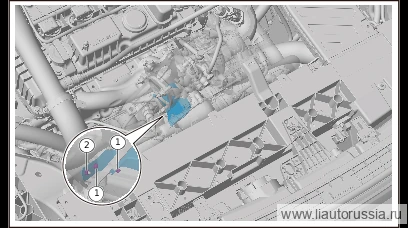

Выверните крепёжные болты соединительной пластины теплозащитного экрана (2 шт.).
🔧 головка 8 мм -
Выверните крепёжные гайки соединительной пластины теплозащитного экрана (1 шт.), снимите соединительную пластину теплозащитного экрана.
🔧 головка 10 мм
Установка 2 шагов
-
Установите соединительную пластину теплозащитного экрана, установите крепёжные гайки соединительной пластины теплозащитного экрана (1 шт.). ST00026 фланцевая гайка
⚙︎ (10±1) Н·м🔧 головка Момент затяжки: (10±1) Н·м 10 мм -
Установите крепёжные болты соединительной пластины теплозащитного экрана (2 шт.). Q1840614F70 шестигранный фланцевый болт Момент затяжки: (10±1) Н·м
⚙︎ (10±1) Н·м🔧 головка 8 ммQ1840614F70
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите соединительную пластину теплозащитного экрана, установите к… | (10±1) Н·м |
| Установите крепёжные болты соединительной пластины теплозащитного экра… | (10±1) Н·м |
