Правая прижимная планка выпускного коллектора 2
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Во время работы рэндж-экстендера трубопроводы системы выпуска сильно нагреваются, поэтому необходимо заглушить рэндж-экстендер и выполнять демонтаж только после остывания трубопроводов системы выпуска до комнатной температуры, иначе раскалённые детали могут вызвать ожоги.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 9
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Декоративный кожух двигателя в сборе
- Теплозащитный кожух турбокомпрессора
Снятие 2 шагов
-

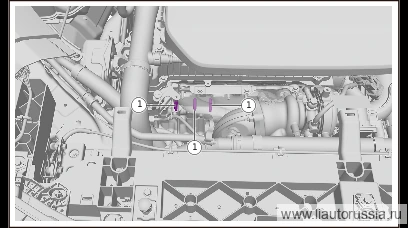

Выверните крепёжную гайку (3 шт.) правой прижимной планки выпускного коллектора 2, снимите правую прижимную планку выпускного коллектора 2.
🔧 торцевая головка Примечание: узел гайки 1000138 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять её на новую 11 ммодноразовая деталь -

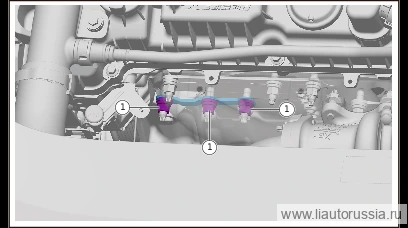

Выверните шпильки (3 шт.).
🔧 головка E8 ммодноразовая детальПримечание. Шпилька 1000028 является деталью одноразового использования, при каждом демонтаже и монтаже необходимо заменять её на новую.
Установка 2 шагов
-
Установите шпильку (10 шт.). Шпилька 1000028 Момент затяжки: Шаг 1 (3±0.45) Н·м Шаг 2 (12.8~17.3) Н·м
⚙︎ этап 1: 3±0.45 Н·м🔧 головка E8 мм Примечание: шпилька 1000028 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять её на новуюодноразовая деталь -
Установите правую прижимную планку выпускного коллектора 2, установите крепёжную гайку (3 шт.) правой прижимной планки выпускного коллектора 2. Момент затяжки: 25(21.3~28.8) Н·м
⚙︎ 25(21.3~28.8) Н·м🔧 торцевая головка Примечание: узел гайки 1000138 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять её на новую 11 ммодноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите шпильку (10 шт.). Шпилька 1000028 Момент затяжки: Шаг 1 (3±… | этап 1: 3±0.45 Н·м |
| Установите правую прижимную планку выпускного коллектора 2, установите… | 25(21.3~28.8) Н·м |
