Передняя часть теплозащитного экрана переднего глушителя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Во время работы рэндж-экстендера трубопроводы системы выпуска сильно нагреваются, поэтому необходимо заглушить рэндж-экстендер и выполнять демонтаж только после остывания трубопроводов системы выпуска до комнатной температуры, иначе раскалённые детали могут вызвать ожоги.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
Снятие 2 шагов
-

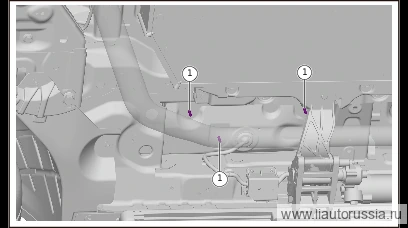

Выверните пружинные гайки крепления передней части теплозащитного экрана переднего глушителя (3 шт.), снимите переднюю часть теплозащитного экрана переднего глушителя.
X01-89393006одноразовая детальПримечание- X01-89393006 пружинные гайки являются одноразовыми деталями, при каждом демонтаже необходимо заменять их новыми деталями.
- Обязательно дождитесь остывания температуры трубопроводов глушителя перед демонтажем, во избежание ожога от высокой температуры!
-
Видео слева — видео демонтажа/монтажа теплозащитного экрана, используйте его как справочный материал.
Примечание. При демонтаже/монтаже пружинных гаек крепления теплозащитного экрана, если недостаточно места, можно сдвинуть передний глушитель в сборе в другую сторону, чтобы получить пространство для работы.
Установка 2 шагов
-
Нанесите антикоррозионное покрытие типа «броня днища» на 3 крепёжные шпильки пружинных гаек передней части теплозащитного экрана переднего глушителя. Используемая краска: Z99-99990199 Würth аэрозольная броня днища — чёрная
Z99-99990199 -
Установите переднюю часть теплозащитного экрана переднего глушителя, установите пружинную гайку крепления передней части теплозащитного экрана переднего глушителя (3 шт.). X01-89393006 пружинная гайка Момент затяжки: достаточно затянуть пружинную гайку до упора.
🔧 специальная головка для пружинных гаекX01-89393006одноразовая детальПримечание. X01-89393006 пружинные гайки являются одноразовыми деталями, при каждом демонтаже необходимо заменять их новыми деталями.
