Кронштейн жгута проводов переднего торца блока цилиндров
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Декоративный кожух двигателя в сборе
Снятие 2 шагов
-

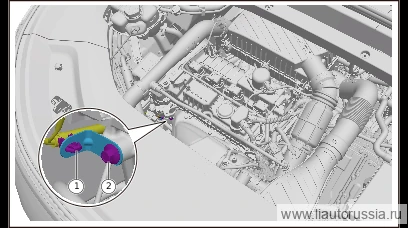

Расстыкуйте фиксатор (1 шт.) жгута проводов двигателя в сборе.
-
Выверните крепёжные болты кронштейна жгута проводов переднего торца блока цилиндров (1 шт.), снимите кронштейн жгута проводов переднего торца блока цилиндров.
🔧 головка 10 мм
Установка 2 шагов
-
Установите кронштейн жгута проводов переднего торца блока цилиндров, установите крепёжные болты кронштейна жгута проводов переднего торца блока цилиндров (1 шт.). ST00076 болт с шестигранной головкой и фланцем Момент затяжки: (20±2) Н·м
⚙︎ (20±2) Н·м🔧 головка 10 мм -
Установите фиксатор жгута проводов двигателя в сборе (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн жгута проводов переднего торца блока цилиндров, у… | (20±2) Н·м |
