Кронштейн корпуса штекера
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
- Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
- После завершения накачки автомобиль можно перемещать по мере необходимости.

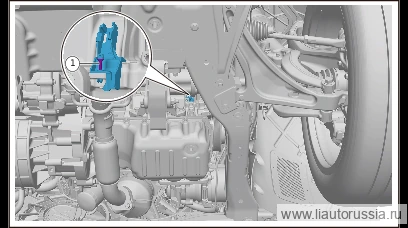

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
Снятие 4 шагов
-
Отсоедините разъём жгута проводов электромагнитного клапана в сборе.
-
Осторожно поддейте фиксатор кронштейна корпуса штекера и отсоедините электромагнитный клапан в сборе от кронштейна корпуса штекера.
-
Выверните крепёжные болты уплотнительной пластины (1 шт.), снимите уплотнительную пластину.
🔧 торцевая головка T30 -
Снимите клипсу-фиксатор, снимите кронштейн корпуса штекера.
Установка 4 шагов
-
Установите кронштейн корпуса штекера, установите клипсу-фиксатор.
-
Установите уплотнительную пластину, установите крепёжные болты уплотнительной пластины (1 шт.). 1000159 Уплотнительная пластина Момент затяжки: (4±1) Нм
⚙︎ (4±1) Н·м🔧 торцевая головка T30 -
Соедините электромагнитный клапан в сборе с кронштейном корпуса штекера и защёлкните фиксатор кронштейна корпуса штекера.
-
Подсоедините разъём жгута проводов электромагнитного клапана в сборе.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите уплотнительную пластину, установите крепёжные болты уплотни… | (4±1) Н·м |
