Компоненты воздушного фильтра — Нижний корпус воздушного фильтра
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

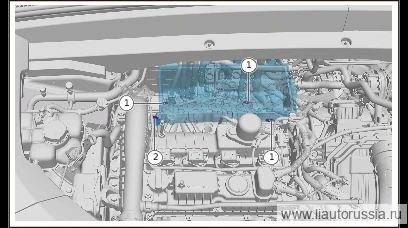

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
Снятие 4 шагов
-
Отсоедините нижний корпус воздушного фильтра от впускного шланга воздушного фильтра.
-
Отсоедините фиксатор крепления трубки картерных газов двигателя (1 шт.).
-
Выверните крепёжный болт воздушного фильтра в сборе (1 шт.)
🔧 головка 10 мм -
Отсоедините крепёжную защёлку воздушного фильтра в сборе (3 шт.), снимите нижний корпус воздушного фильтра.
Установка 4 шагов
-
Установите нижний корпус воздушного фильтра, установите крепёжную защёлку воздушного фильтра в сборе (3 шт.).
-
Установите крепёжный болт нижнего корпуса воздушного фильтра (1 шт.). Комбинированное изделие из шестигранного болта и плоской шайбы Q14OB0630F71L Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка Внимание: перед установкой необходимо прижать нижний корпус воздушного фильтра по месту установки 10 мм -
Установите фиксатор крепления трубки картерных газов двигателя (1 шт.).
-
Подсоедините нижний корпус воздушного фильтра к впускному шлангу воздушного фильтра.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжный болт нижнего корпуса воздушного фильтра (1 шт.).… | 9±1 Н·м |
