Компоненты топливной сборки-трубопровод сепаратора топлива и паров в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- В процессе демонтажа и монтажа запрещены любые источники открытого огня поблизости.
- Топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, потемнение в глазах, тошноту и даже потерю сознания, поэтому необходимо обеспечить хорошую вентиляцию на месте ремонта.
- Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
- Перед демонтажем узла топливного бака необходимо слить топливо из топливного бака.
- При снятии топливопровода оберните вокруг него чистую ткань для впитывания вытекающего топлива и снижения вероятности возгорания.
- Перед проведением работ с топливной системой в непосредственной близости должны быть подготовлены средства пожаротушения.
- Категорически запрещается чрезмерно перегибать топливные трубопроводы.
- После отсоединения топливного трубопровода необходимо загерметизировать его соединительные разъёмы, чтобы предотвратить попадание посторонних предметов в топливную систему и избежать засорения топливных трубопроводов, нарушения нормальной работы компонентов топливной системы и даже их повреждения.
- После завершения установки опустите автомобиль так, чтобы он встал на колёса; в этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма», система автоматически выполнит накачку; после завершения накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Процедура сброса давления топлива
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Защита топливного бака
- Снятие и установка узла топливного бака

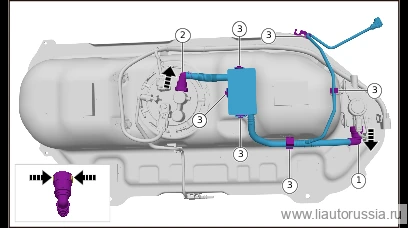

Снятие 3 шагов
-
С помощью клещей для быстроразъёмных соединений разблокируйте разъём трубопровода сепаратора паров топлива в сборе, в направлении, указанном стрелкой, отсоедините клапан отсечки топливного бака от трубопровода сепаратора паров топлива в сборе.
-
С помощью клещей для быстроразъёмных соединений разблокируйте соединение трубопровода сепаратора топлива и паров в сборе, в направлении, указанном стрелкой, отсоедините соединение трубопровода сепаратора топлива и паров в сборе и топливного насоса в сборе.
-
Отсоедините фиксирующий фиксатор (6 шт.) трубопровода сепаратора топлива и паров в сборе, снимите трубопровод сепаратора топлива и паров в сборе.

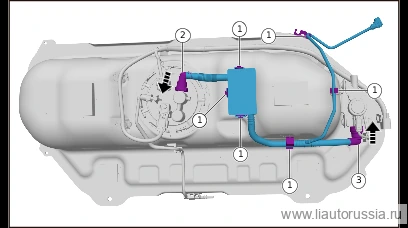

Установка 1 шагов
-
Установите трубопровод сепаратора топлива и паров в сборе, убедитесь, что фиксирующий фиксатор (6 шт.) трубопровода сепаратора топлива и паров в сборе установлен на место. 2 . В направлении, указанном стрелкой, подсоедините трубопровод сепаратора топлива и паров в сборе к топливному насосу в сборе.
Примечание- При подсоединении трубопровода сепаратора топлива и паров в сборе к топливному насосу в сборе запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
- Подсоедините трубопровод сепаратора топлива и паров в сборе к топливному насосу в сборе до упора, до щелчка. 3 . 3.
- В направлении, указанном стрелкой, подсоедините трубопровод сепаратора топлива и паров в сборе к запорному клапану топливного бака.
- При подсоединении трубопровода сепаратора топлива и паров в сборе к запорному клапану топливного бака запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
- Подсоедините трубопровод сепаратора топлива и паров в сборе к запорному клапану топливного бака до упора, до щелчка.
