Компоненты навесного оборудования двигателя в сборе — Теплозащитный кожух турбокомпрессора
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Во время работы рэндж-экстендера трубопроводы системы выпуска сильно нагреваются, поэтому необходимо заглушить рэндж-экстендер и выполнять демонтаж только после остывания трубопроводов системы выпуска до комнатной температуры, иначе раскалённые детали могут вызвать ожоги.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Декоративный кожух двигателя в сборе
Снятие 4 шагов
-

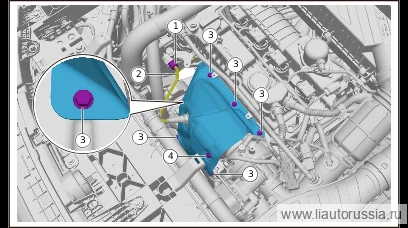

Отсоедините разъём жгута проводов переднего датчика кислорода в сборе (1 шт.).
-
Отсоедините соединение переднего датчика кислорода в сборе со стопорной пружиной (1 шт.).
-
Выверните крепёжные болты теплозащитного кожуха турбокомпрессора (6 шт.).
🔧 головка 10 мм -
Выверните крепёжные болты теплозащитного кожуха турбокомпрессора (1 шт.), снимите теплозащитный кожух турбокомпрессора.
🔧 головка 10 мм
Установка 4 шагов
-
Установите теплозащитный кожух турбокомпрессора, установите крепёжные болты теплозащитного кожуха турбокомпрессора (1 шт.). X01-10000022 Монтажный болт теплозащитного кожуха. Момент затяжки: (10±1.5) Н·м.
⚙︎ (10±1.5) Н·м🔧 головка 10 ммX01-10000022 -
Установите крепёжные болты теплозащитного кожуха турбокомпрессора (6 шт.). Q1860616F70 Болт с шестигранной головкой и фланцем. Момент затяжки: (9±1) Н·м.
⚙︎ (9±1) Н·м🔧 головка 10 ммQ1860616F70 -
Подсоедините соединение переднего датчика кислорода в сборе со стопорной пружиной.
-
Подсоедините разъём жгута проводов переднего датчика кислорода в сборе (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите теплозащитный кожух турбокомпрессора, установите крепёжные… | (10±1.5) Н·м |
| Установите крепёжные болты теплозащитного кожуха турбокомпрессора (6 ш… | (9±1) Н·м |
