Компоненты датчиков системы двигателя — Защитная крышка датчика положения коленчатого вала
Блок двигателя в сборе · Li L7 2022–2023 · стр. 172–173 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
- Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
- После завершения накачки автомобиль можно перемещать по мере необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
Снятие 1 шагов
-

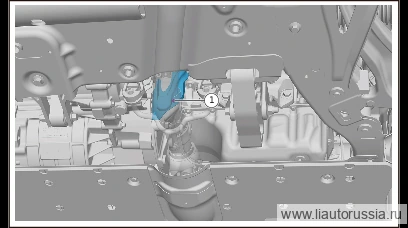

Используя плоскую отвёртку, поддев, извлеките фиксатор защитной крышки датчика положения коленчатого вала (1 шт.), снимите защитную крышку датчика положения коленчатого вала.
Примечание. При демонтаже учитывайте конструкцию защёлки крышки, снимите защитную крышку датчика положения коленчатого вала, скорректировав её положение.
Установка 1 шагов
-
Установите защитную крышку датчика положения коленчатого вала, установите фиксатор защитной крышки датчика положения коленчатого вала (1 шт.).
Примечание. При установке уложите жгут проводов внутрь защитной крышки, не допуская изгиба жгута, убедитесь, что защёлка и ограничительный крючок встали на место.
