Фронтальная бинокулярная камера
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Верхний кожух внутреннего зеркала заднего вида в сборе
- Нижний кожух внутреннего зеркала заднего вида в сборе
Снятие 2 шагов
-

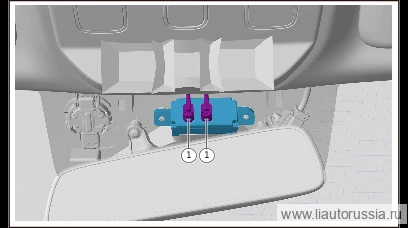

Отсоедините разъём жгута проводов фронтальной бинокулярной камеры (2 шт.).
-
Выверните крепёжные винты фронтальной бинокулярной камеры (2 шт.), снимите фронтальную бинокулярную камеру.
🔧 крестовая отвёртка Внимание: Q2560308T1F36винт с полупотайной головкой и крестообразным шлицем является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новой детальюQ2560308T1F36одноразовая деталь
Установка 2 шагов
-
Установите фронтальную бинокулярную камеру, установите крепёжные винты фронтальной бинокулярной камеры (2 шт.). Q2560308T1F36Винт с полупотайной головкой и крестообразным шлицем Момент затяжки: 1.2±0.1 Н·м
⚙︎ 1.2±0.1 Н·м🔧 крестовая отвёртка Внимание: Q2560308T1F36винт с полупотайной головкой и крестообразным шлицем является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новой детальюQ2560308T1F36одноразовая деталь -
Подсоедините разъём жгута проводов фронтальной бинокулярной камеры (2 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите фронтальную бинокулярную камеру, установите крепёжные винты… | 1.2±0.1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
