Задний кронштейн жгута проводов «пять в одном»
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Подготовительные работы 2
- Двери автомобиля книга владельца
- Открытие и закрытие капота
Снятие 2 шагов
-

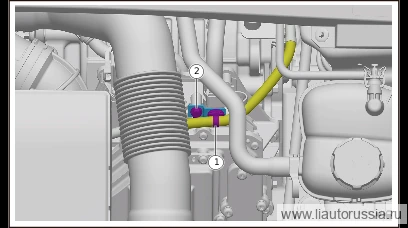

Отсоедините фиксатор жгута проводов двигателя (1 шт.).
-
Выверните крепёжные болты заднего кронштейна жгута проводов «пять в одном» (1 шт.), снимите задний кронштейн жгута проводов «пять в одном».
🔧 головка 10 мм
Установка 2 шагов
-
Установите задний кронштейн жгута проводов «пять в одном», установите крепежные болты заднего кронштейна жгута проводов «пять в одном» (1 шт.). Q1860616F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70 -
Установите фиксатор жгута проводов двигателя (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите задний кронштейн жгута проводов «пять в одном», установите… | 9±1 Н·м |
