Клапан вентиляции
Передний электропривод · Li L7 2022–2023 · стр. 919–920 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 2
- Двери автомобиля книга владельца
- Открытие и закрытие капота
Снятие 2 шагов
-

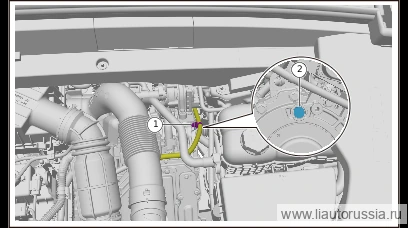

Отсоедините фиксирующий зажим жгута проводов двигателя в сборе (1 шт.), отведите жгут проводов двигателя в сборе в сторону.
-
С помощью шлицевой отвёртки снимите сапун.
одноразовая детальПримечание- При демонтаже не допускайте повреждения (царапин) корпуса узла в сборе с двумя электродвигателями и редуктором.
- Сапун является одноразовой деталью, при каждом снятии и установке требуется замена на новый.
Установка 2 шагов
-
Установите сапун.
одноразовая детальПримечание. Сапун является одноразовой деталью, при каждом снятии и установке требуется замена на новый. -
Установите фиксатор жгута проводов двигателя в сборе (1 шт.).
