Выключатель регулировки сиденья в сборе, переднее пассажирское
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Узел наружной защитной панели переднего пассажирского сиденья с 8-позиционным электроприводом
- Деталь подузла сиденья переднего пассажира — кнопка регулировки направляющей с электроприводом переднего ряда
- Деталь подузла сиденья переднего пассажира — кнопка регулировки спинки с электроприводом переднего ряда
Снятие 2 шагов
-
Отсоедините разъём жгута проводов(2 шт.) узла поясничной опоры правой стороны в сборе.
-

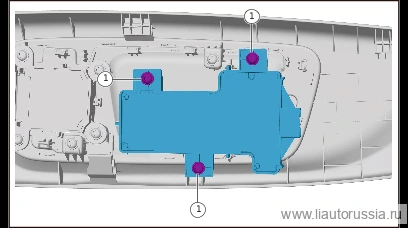

Выверните крепёжный винт выключателя регулировки сиденья в сборе (переднее пассажирское) (3 шт.), снимите выключатель регулировки сиденья в сборе (переднее пассажирское).
🔧 головка-бита T15
Установка 2 шагов
-
Установите выключатель регулировки сиденья переднего пассажира в сборе, установите крепёжный винт (3 шт.) выключателя регулировки сиденья переднего пассажира в сборе. X01-90000347 Винт Момент затяжки: 0,4±0,1 Н·м
⚙︎ 0.4±0.1 Н·м🔧 торцевая головка T15X01-90000347 -
Подсоедините разъём (2 шт.) жгута проводов узла поясничной опоры, правая сторона, в сборе.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите выключатель регулировки сиденья переднего пассажира в сборе… | 0.4±0.1 Н·м |
