Правый передний подстаканник в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Подготовительные работы 1
- Двери автомобиля книга владельца
Снятие 4 шагов
-
Отодвиньте кронштейн, снимите узел верхней крышки подлокотника с помощью пластиковой монтажной лопатки.
-
Слева расположено видео демонтажа узла верхней крышки подлокотника, используйте его как справочный материал для демонтажа и монтажа.
-

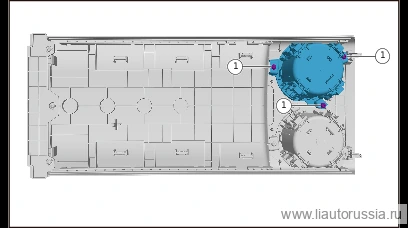

Выверните крепёжный винт узла левого переднего подстаканника в сборе (3 шт.), снимите узел левого переднего подстаканника в сборе.
🔧 головка T25 мм -
Отсоедините фиксатор крепления левого переднего подстаканника в сборе (4 шт.), снимите левый передний подстаканник в сборе.
Установка 3 шагов
-
Установите правый передний подстаканник в сборе, убедитесь, что фиксаторы правого переднего подстаканника в сборе (4 шт.) установлены в правильное положение.
-
Установите узел подстаканника правого переднего в сборе, установите крепёжные винты подстаканника правого переднего в сборе (3 шт.).
🔧 торцевая головка X03-90000369 Крепёжный винт подстаканника T25 ммX03-90000369 -
Установите узел верхней крышки подлокотника.
