Подушка сиденья второго ряда в сборе — предварительно смонтированный узел чехла с поролоном подушки заднего сиденья в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
Снятие 10 шагов
-
Используя пластиковую лопатку, отделите узел правой декоративной панели подушки сиденья в сборе.
-
Отсоедините разъём жгута проводов узла правой декоративной панели подушки сиденья в сборе (2 шт.), снимите узел правой декоративной панели подушки сиденья в сборе.
-
Используя пластиковую лопатку, отделите узел левой декоративной панели подушки сиденья в сборе.
-
Отсоедините разъём жгута проводов узла левой декоративной панели подушки сиденья в сборе (2 шт.), снимите узел левой декоративной панели подушки сиденья в сборе.
-

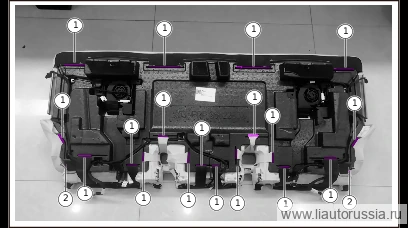

Отсоедините фиксирующие защёлки предварительно смонтированного узла чехла с поролоном подушки заднего сиденья в сборе (18 шт.).
-
Снимите фиксирующее стопорное кольцо предварительно смонтированного узла чехла подушки заднего ряда с поролоном в сборе (2 шт.).
-

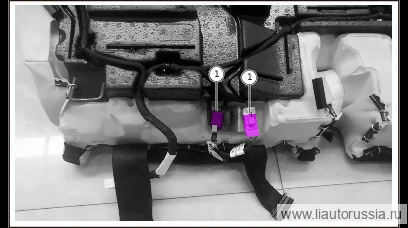

Отсоедините разъём жгута проводов предварительно собранного узла чехла с поролоном подушки заднего ряда в сборе (2 шт.).
-

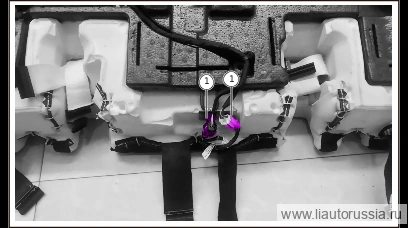

Отсоедините разъём жгута проводов предварительно собранного узла чехла с поролоном подушки заднего ряда в сборе (2 шт.).
-

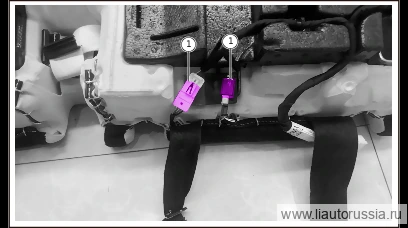

Отсоедините разъём жгута проводов предварительно собранного узла чехла с поролоном подушки заднего ряда в сборе (2 шт.).
-

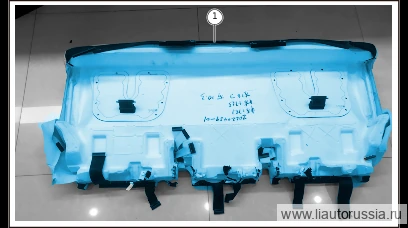

Снимите предварительно смонтированный узел чехла с поролоном подушки сиденья заднего ряда в сборе.
Установка 10 шагов
-
Установите предварительно смонтированный узел чехла с поролоном подушки заднего сиденья в сборе.
-
Подсоедините разъём жгута проводов предварительно смонтированного узла чехла подушки заднего ряда с поролоном в сборе (2 шт.).
-
Подсоедините разъём жгута проводов предварительно смонтированного узла чехла подушки заднего ряда с поролоном в сборе (2 шт.).
-
Подсоедините разъём жгута проводов предварительно смонтированного узла чехла подушки заднего ряда с поролоном в сборе (2 шт.).
-
Установите фиксатор крепления предварительно собранного узла чехла с поролоном подушки заднего ряда в сборе (18 шт.).
-
Установите стопорные кольца предварительно смонтированного узла чехла с поролоном подушки сиденья заднего ряда в сборе (2 шт.).
-
Подсоедините разъём жгута проводов узла левой декоративной панели подушки сиденья в сборе (2 шт.).
-
Установите узел левой декоративной панели подушки сиденья в сборе.
-
Подсоедините разъём жгута проводов узла правой декоративной панели подушки сиденья в сборе (2 шт.).
-
Установите узел правой декоративной панели подушки сиденья в сборе.
