Подголовник подлокотника второго ряда
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Подготовительные работы 1
- Двери автомобиля книга владельца
Снятие 3 шагов
-
Отодвиньте кронштейн, снимите узел верхней крышки подлокотника с помощью пластиковой монтажной лопатки.
-
Слева расположено видео демонтажа узла верхней крышки подлокотника, используйте его как справочный материал для демонтажа и монтажа.
-

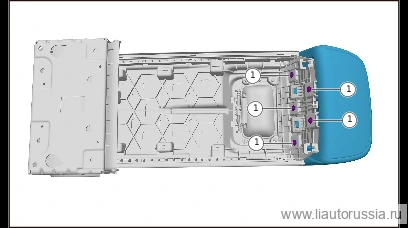

Снимите крепёжный винт подголовника подлокотника второго ряда (5 шт.), снимите подголовник подлокотника второго ряда.
🔧 головка T25 мм
Установка 2 шагов
-
Установите подголовник подлокотника второго ряда, установите крепёжный винт подголовника подлокотника второго ряда (4 шт.). 6±0.16 Н·м X03-90000367 Установочный винт подголовника
🔧 головка T25 мм Момент затяжки: 1X03-90000367 -
Установите узел верхней крышки подлокотника.
