Опорная проволока боковой панели водительского сиденья в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Узел подузла наружной защитной панели с 8-позиционным электроприводом водительского сиденья
Снятие 1 шагов
-

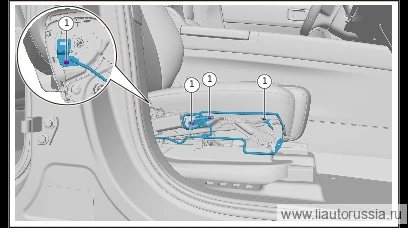

Выверните крепёжный винт(4 шт.) узла опорной проволоки боковой панели переднего пассажирского сиденья в сборе, снимите узел опорной проволоки боковой панели переднего пассажирского сиденья в сборе.
🔧 торцевая головка T25 мм
Установка 1 шагов
-
Установите узел опорной проволоки боковой панели (переднее пассажирское) в сборе, заверните крепёжный винт узла опорной проволоки боковой панели (переднее пассажирское) в сборе (4 шт.). 5
🔧 головка X03-90000256 Самонарезающий винт M5*9 T25 ммX03-90000256
