Насос в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Подготовительные работы 2
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
Снятие 3 шагов
-

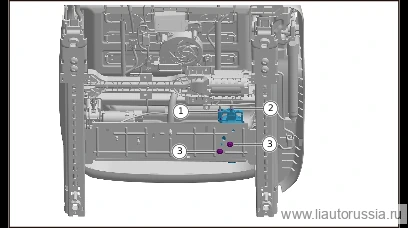

Отсоедините разъём (1 шт.) между узлом воздушного насоса в сборе (переднее пассажирское сиденье) и 4-позиционной пневматической поясничной опорой с массажем, переднее пассажирское сиденье.
-
Отсоедините(1 шт.) соединение узла воздушного насоса в сборе с трубкой воздушного насоса переднего пассажирского сиденья.
-
Выверните крепёжный винт насоса в сборе (переднее пассажирское) (2 шт.), снимите насос в сборе (переднее пассажирское).
🔧 головка-бита T25
Установка 3 шагов
-
Подсоедините разъём (1 шт.) воздушного насоса в сборе (переднее пассажирское) к 4-позиционной пневматической поясничной опоре с массажем, переднее пассажирское.
-
Подсоедините соединение (1 шт.) между узлом воздушного насоса в сборе и трубкой воздушного насоса переднего пассажирского сиденья.
-
Установите крепёжный винт(2 шт.) узла воздушного насоса в сборе (переднее пассажирское), снимите.
🔧 торцевая головка отвёртки T25
