Левый выключатель поясничной опоры

Водительское сиденье · Li L7 2022–2023 · стр. 3575–3577 оригинала
5 шагов снятия5 шагов установки 3 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Левый выключатель поясничной опоры

Подготовительные работы 6

  1. Двери автомобиля книга владельца
  2. Переместите сиденье водителя в сборе вперёд до крайнего положения
  3. Двери багажника на электроприводе книга владельца
  4. Крышка багажника в сборе
  5. Крышка смотрового люка аккумуляторной батареи
  6. Аккумулятор книга владельца

Снятие 5 шагов

  1. Шаг 1

    Выверните фиксирующий винт (1 шт.) наружной защитной панели водительской стороны в сборе.

    🔧 крестовая отвёртка
  2. Шаг 2

    Выверните крепёжные винты наружной защитной панели со стороны водителя в сборе (1 шт.).

    🔧 крестовая отвёртка
    Примечание. При демонтаже наружной защитной панели со стороны водителя в сборе следите за длиной жгута проводов, чтобы избежать повреждения.

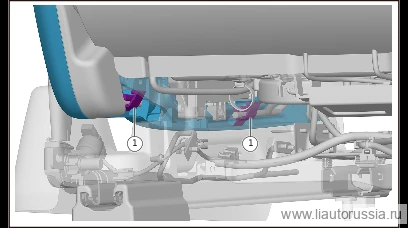

  3. Шаг 3

    Отсоедините фиксирующую защёлку наружной защитной панели со стороны водителя в сборе (2 шт.), отсоедините наружную защитную панель со стороны водителя в сборе от сиденья водителя в сборе.

  4. Шаг 4

    Отсоедините разъём жгута проводов водительского сиденья (2 шт.), снимите наружную защитную панель водительской стороны в сборе.

  5. Шаг 5

    Выверните крепёжный винт левого выключателя поясничной опоры (водительское) (4 шт.), снимите левый выключатель поясничной опоры (водительское).

    🔧 торцевая насадка T15

Установка 5 шагов

  1. Шаг 1

    Установите выключатель левой поясничной опоры (водительское сиденье), установите фиксирующий винт (4 шт.) выключателя левой поясничной опоры (водительское сиденье). X01-90000347 Винт Момент затяжки: 0.4±0.1 Н·м

    ⚙︎ 0.4±0.1 Н·м🔧 головка-бита T15X01-90000347
  2. Шаг 2

    Подсоедините разъём (2 шт.) жгута проводов водительского сиденья.

  3. Шаг 3

    Установите наружную защитную панель водительской стороны в сборе, установите фиксатор (2 шт.) наружной защитной панели водительской стороны в сборе.

  4. Шаг 4

    Установите крепёжные винты наружной защитной панели со стороны водителя в сборе (1 шт.). X01-90000342 Монтажный винт наружной защитной панели Момент затяжки: 2±0.2 Н·м

    ⚙︎ 2±0.2 Н·м🔧 крестовая отвёрткаX01-90000342
  5. Шаг 5

    Установите крепёжные винты наружной защитной панели со стороны водителя в сборе (1 шт.). X01-90000342 Монтажный винт наружной защитной панели Момент затяжки: 2±0.2 Н·м

    ⚙︎ 2±0.2 Н·м🔧 крестовая отвёрткаX01-90000342

Моменты затяжки — сводка

ОперацияМомент
Установите выключатель левой поясничной опоры (водительское сиденье),…0.4±0.1 Н·м
Установите крепёжные винты наружной защитной панели со стороны водител…2±0.2 Н·м
Установите крепёжные винты наружной защитной панели со стороны водител…2±0.2 Н·м
