Задний кронштейн опоры заднего привода

Подготовительные работы 3

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Подъём и опускание автомобиля

Снятие 4 шагов

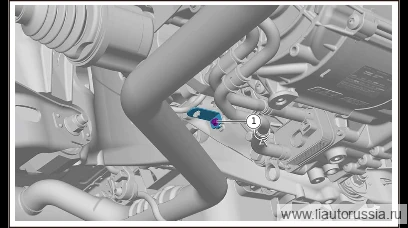

1.

   1

   Выверните крепёжный болт кронштейна жгута проводов заднего электродвигателя (1 шт.), отведите кронштейн жгута проводов заднего электродвигателя в сторону.

   🔧 головка 8 мм

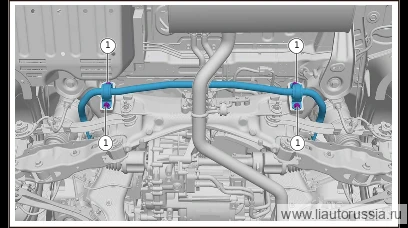

2.

   2

   Выверните крепёжный болт заднего стабилизатора поперечной устойчивости в сборе (4 шт.), отведите задний стабилизатор поперечной устойчивости в сборе в сторону.

   🔧 Головка 15 мм

3.

   3

   Установите плоский домкрат под задний электропривод в сборе для поддержки, выверните крепежный болт заднего кронштейна опоры заднего привода (2 шт.).

   🔧 головка Внимание: X01-89185040 направляющий болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую деталь 15 ммX01-89185040одноразовая деталь

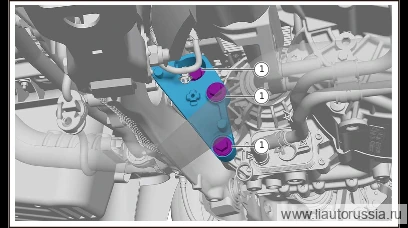

4.

   4

   Выверните крепёжный болт кронштейна задней опоры заднего силового агрегата (3 шт.), снимите кронштейн задней опоры заднего силового агрегата.

   🔧 головка Внимание: X01-89185047 комплект болта с шестигранной головкой и фланцем и плоской шайбы является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой деталью 15 ммX01-89185047одноразовая деталь

Установка 4 шагов

1.

   1

   Используя плоский домкрат, поддержите задний электропривод в сборе, установите кронштейн задней опоры заднего силового агрегата, установите крепёжный болт кронштейна задней опоры заднего силового агрегата (3 шт.). X01-89185047 Комплект из болта с шестигранной фланцевой головкой и плоской шайбы Момент затяжки: 70 Н·м+90°

   ⚙︎ 70 Н·м+90°🔧 головка Внимание: X01-89185047 комплект из болта с шестигранной фланцевой головкой и плоской шайбы является одноразовой деталью, при каждой разборке и сборке необходимо заменять его новой деталью 15 ммX01-89185047одноразовая деталь

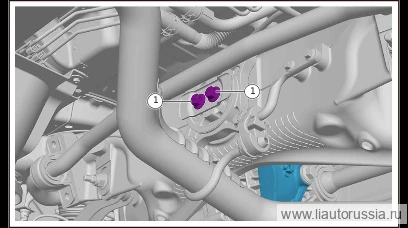

2.

   2

   Установите крепёжный болт задней опоры заднего силового агрегата (2 шт.). X01-89185040 Шестигранный фланцевый направляющий болт Момент затяжки: 90±5 Н·м

   ⚙︎ 90±5 Н·м🔧 Головка Внимание: X01-89185040 шестигранный фланцевый направляющий болт является деталью одноразового использования, после каждой операции снятия/установки необходимо заменить на новую деталь 15 ммX01-89185040одноразовая деталь

3.

   3

   Установите задний стабилизатор поперечной устойчивости в сборе, установите крепежный болт заднего стабилизатора поперечной устойчивости в сборе (4 шт.). X01-89180403 направляющий болт с шестигранной фланцевой головкой Момент затяжки: 120±10 Н·м

   ⚙︎ 120±10 Н·м🔧 головка 15 ммX01-89180403

4.

   4

   Установите кронштейн жгута проводов заднего электродвигателя, установите крепёжный болт кронштейна жгута проводов заднего электродвигателя (1 шт.). Q1840620F70 болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 8 ммQ1840620F70
