Впускная трубка 1
Система подачи воздуха пневмоподвески · Li L7 2022–2023 · стр. 1573–1574 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Задняя защитная панель шасси в сборе
Снятие 2 шагов
-

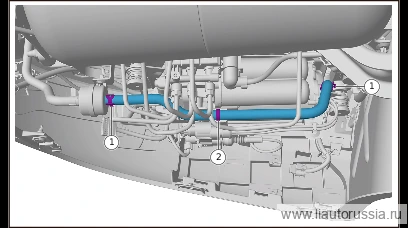

Ослабьте хомуты с обеих сторон впускной трубки 1 (2 шт.), отсоедините впускную трубку 1 с обеих сторон.
-
Отсоедините крепёжный фиксатор (1 шт.) впускной трубки 1.
Установка 2 шагов
-
Установите фиксатор впускной трубки 1 (1 шт.).
-
Соедините впускную трубку 1 с обеих сторон, установите хомуты (2 шт.) с обеих сторон впускной трубки 1.
