Указатель уровня
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
Снятие 2 шагов
-

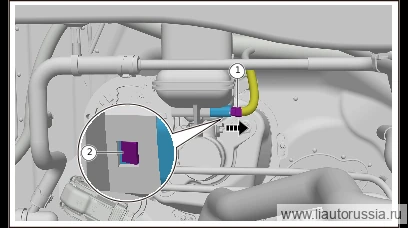

Отсоедините разъём жгута проводов (1 шт.) указателя уровня жидкости.
-
Отсоедините фиксирующий хомут указателя уровня жидкости (1 шт.), снимите указатель уровня жидкости в направлении, указанном стрелкой.
Установка 2 шагов
-
Установите указатель уровня по направлению стрелки, убедитесь, что фиксирующая скоба указателя уровня (1 шт.) установлена правильно.
-
Подсоедините разъём жгута проводов указателя уровня (1 шт.).
