Пыльник рулевой тяги
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Наружная рулевая тяга левая в сборе
Снятие 3 шагов
-
Выверните регулировочную гайку внутреннего и наружного участков рулевой тяги (1 шт.).
🔧 Ключ Примечание: X01-34010025 Регулировочная гайка внутреннего и наружного участков рулевой тяги является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять её новой 24 ммX01-34010025одноразовая деталь -

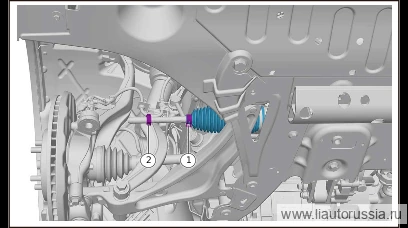

Снимите хомут крепления пыльника рулевой тяги (левый передний) (1 шт.).
-

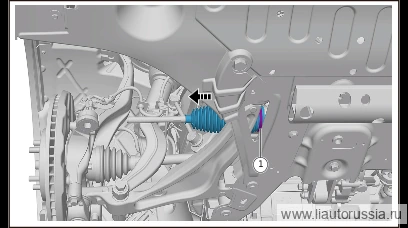

Снимите фиксирующий хомут (1 шт.), снимите пыльник рулевой тяги (левый передний) в направлении, указанном стрелкой.
Установка 3 шагов
-

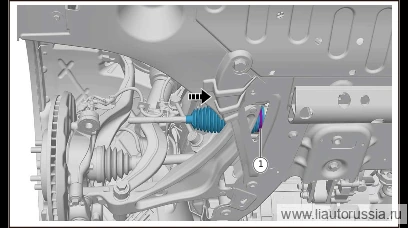

В направлении, указанном стрелкой, установите пыльник рулевой тяги (левый передний), установите фиксирующий хомут (1 шт.).
-
Установите фиксирующий хомут пыльника рулевой тяги (левый передний) (1 шт.).
-
Установите регулировочную гайку внутренней и наружной секций рулевой тяги (1 шт.). X01-34010025 Регулировочная гайка внутренней и наружной секций рулевой тяги Момент затяжки: 88±5 Н·м
⚙︎ 88±5 Н·м🔧 ключ Примечание: X01-34010025 Регулировочная гайка внутренней и наружной секций рулевой тяги является одноразовой деталью, при каждой разборке/сборке необходимо заменять её новой 24 ммX01-34010025одноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите регулировочную гайку внутренней и наружной секций рулевой т… | 88±5 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка высоты
- Регулировка углов установки колёс (развал-схождение)
- Калибровка кругового обзора 360°
- Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
- Калибровка камер кругового обзора
- Калибровка лидара
