Нижний кронштейн левого переднего амортизатора в сборе

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	5WTTRCJJIU	Инструмент для разжима кронштейна амортизатора		Предназначен для разжатия проёма кронштейна амортизатора, позволяет беспрепятственно извлечь амортизатор.
2	FA50VSU6E8	Инструмент для разжима кронштейна амортизатора		Предназначен для разведения (расширения) прорези кронштейна амортизатора, что позволяет беспрепятственно снять амортизатор

Подготовительные работы 5

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Подъём и опускание автомобиля
4. Колесо в сборе (алюминиевое)
5. кронштейн тормозного шланга левого переднего колеса — конец амортизатора

Снятие 5 шагов

1. 1

   Выверните крепёжные болты жгута проводов левого переднего датчика скорости вращения колеса в сборе (1 шт.), отведите жгут проводов левого переднего датчика скорости вращения колеса в сборе в сторону.

   🔧 Головка 13 мм

2.

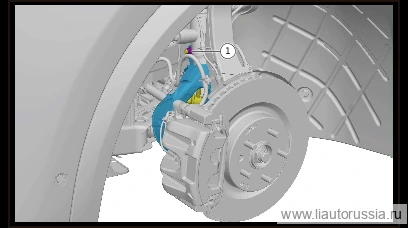

   2

   Зафиксируйте инструментом резьбовой стержень левой соединительной тяги переднего стабилизатора в сборе (1 шт.), выверните крепёжную гайку (1 шт.), отсоедините левую соединительную тягу переднего стабилизатора в сборе от нижнего кронштейна левого переднего амортизатора в сборе.

   🔧 Рожково-накидной ключ Примечание: при демонтаже левой соединительной тяги переднего стабилизатора в сборе необходимо зафиксировать резьбовой стержень шестигранным торцевым ключом на 6 мм, одновременно вывернуть крепёжную гайку рожково-накидным ключом на 18 мм 18 мм

3.

   3

   Выверните крепёжный болт (1 шт.) левого переднего нижнего рычага подвески в сборе и нижнего кронштейна левого переднего амортизатора в сборе.

   🔧 Головка Примечание: X01-89186161 направляющий болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новой деталью 21 ммX01-89186161одноразовая деталь

4.

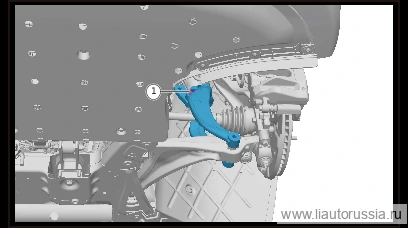

   4

   Выверните крепёжный болт нижнего кронштейна левого переднего амортизатора в сборе (1 шт.).

   🔧 Головка Внимание: X01-89180407 Направляющий болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 15 ммX01-89180407одноразовая деталь

5.

   5

   С помощью инструмента для разжима кронштейна амортизатора разожмите прорезь левого нижнего кронштейна амортизатора в сборе, снимите левый нижний кронштейн амортизатора в сборе.

   Примечание. При работе с инструментом для разжима кронштейна амортизатора разжимайте только до положения, позволяющего отсоединить левый нижний кронштейн амортизатора в сборе от левой передней пневморессоры с амортизатором в сборе, не допускайте повреждения инструмента для разжима кронштейна амортизатора или левого нижнего кронштейна амортизатора в сборе.

Установка 5 шагов

1.

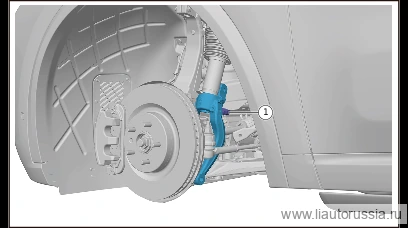

   1

   С помощью инструмента для разжатия кронштейна амортизатора разожмите проём нижнего кронштейна левого переднего амортизатора в сборе, установите нижний кронштейн левого переднего амортизатора в сборе до крайнего положения.

   Примечание

   • При работе с инструментом для разжатия кронштейна амортизатора разжимайте только до положения, позволяющего соединить нижний кронштейн левого переднего амортизатора в сборе с левой передней пневморессорой с амортизатором в сборе, во избежание повреждения инструмента для разжатия кронштейна амортизатора или нижнего кронштейна левого переднего амортизатора в сборе.
   • При установке нижнего кронштейна левого переднего амортизатора в сборе следите за совмещением ограничительных меток нижнего кронштейна левого переднего амортизатора в сборе и левой передней пневморессоры с амортизатором в сборе.
   • Проверьте, полностью ли состыкованы левая передняя пневморессора с амортизатором в сборе и нижний кронштейн левого переднего амортизатора в сборе.

2.

   2

   Установите крепёжный болт (1 шт.). X01-89180407 Направляющий болт с шестигранной фланцевой головкой Момент затяжки: 75±5 Н·м

   ⚙︎ 75±5 Н·м🔧 Головка Примечание: X01-89180407 направляющий болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новой деталью 15 ммX01-89180407одноразовая деталь

3.

   3

   Установите крепёжный болт левого переднего нижнего рычага подвески в сборе и кронштейна нижнего амортизатора левого переднего в сборе (1 шт.). X01-89186161 Направляющий болт с шестигранной фланцевой головкой Момент затяжки: 180±10 Н·м

   ⚙︎ 180±10 Н·м🔧 головка Примечание: X01-89186161 Направляющий болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой деталью 21 ммX01-89186161одноразовая деталь

4.

   4

   Подсоедините левую соединительную тягу переднего стабилизатора в сборе к левому нижнему кронштейну амортизатора в сборе, с помощью инструмента зафиксируйте резьбовой стержень левой соединительной тяги переднего стабилизатора в сборе (1 шт.), установите крепёжную гайку (1 шт.). Гайка Q33912T13F70 шестигранная фланцевая самоконтрящаяся с неметаллической вставкой Момент затяжки: 100±10 Н·м

   ⚙︎ 100±10 Н·м🔧 Рожково-накидной ключ Внимание: при монтаже левой соединительной тяги переднего стабилизатора в сборе необходимо зафиксировать резьбовой стержень шестигранным торцевым ключом на 6 мм и одновременно установить крепёжную гайку рожково-накидным ключом на 18 мм 18 мм

5.

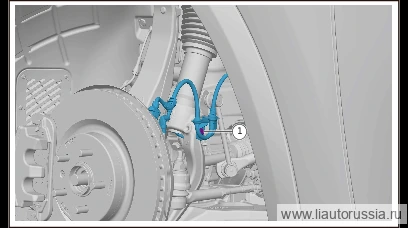

   5

   Установите жгут проводов левого переднего датчика скорости вращения колеса в сборе, установите крепёжные болты жгута проводов левого переднего датчика скорости вращения колеса в сборе (1 шт.). Q1860816F61 Болт с шестигранной фланцевой головкой Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 Головка 13 ммQ1860816F61

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка высоты
• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
• Калибровка камер кругового обзора
• Калибровка лидара
