Наружная рулевая тяга правая в сборе

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	L429IR7A5L	Инструмент для отсоединения шарового пальца рулевой тяги		Позволяет быстро и точно снять шаровой палец с посадочного места, не повреждая резьбу и контактные поверхности.
2	9R3MFOP0UM	Инструмент для отсоединения шарового пальца рулевой тяги		Позволяет быстро и точно снять шаровой палец с посадочного места, не повреждая резьбу и контактные поверхности.

Подготовительные работы 4

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Подъём и опускание автомобиля
4. Колесо в сборе (алюминиевое)

Снятие 4 шагов

1. 1

   Выверните гайку крепления правой наружной рулевой тяги в сборе (1 шт.).

   🔧 рожковый ключ Примечание: при откручивании гайки крепления правой наружной рулевой тяги в сборе необходимо использовать головку на 10 мм для фиксации болта правой наружной рулевой тяги в сборе 21 мм

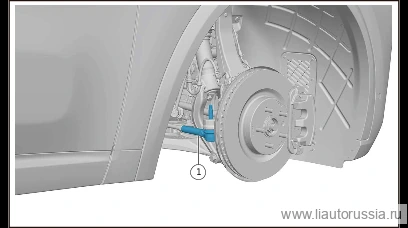

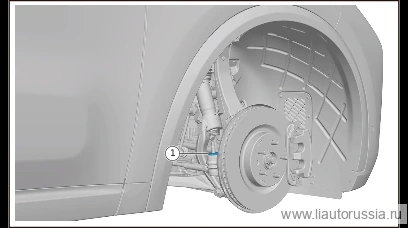

2.

   2

   Снимите большую шайбу (правая передняя).

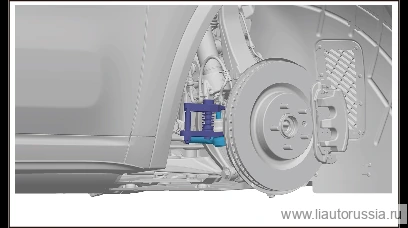

3.

   3

   С помощью инструмента для отсоединения шарового наконечника рулевой тяги отсоедините правую наружную рулевую тягу в сборе от правого переднего поворотного кулака в сборе.

   Примечание. При использовании инструмента для отсоединения шарового наконечника рулевой тяги следите за положением фиксации.

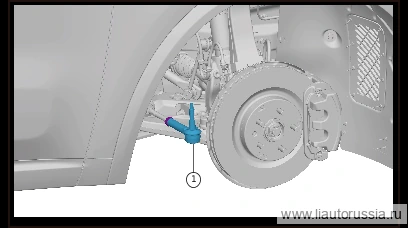

4.

   4

   Ослабьте регулировочную гайку внутреннего и наружного участков рулевой тяги (1 шт.), снимите правую наружную рулевую тягу в сборе, вращая против часовой стрелки.

   🔧 гаечный ключ Примечание: перед ослаблением регулировочной гайки внутреннего и наружного участков рулевой тяги нанесите маркером метки сборки на регулировочной гайке внутреннего и наружного участков рулевой тяги и правой внутренней рулевой тяге в сборе 24 мм

Установка 4 шагов

1.

   1

   Вращая по часовой стрелке, установите наружную рулевую тягу правую в сборе, установите регулировочную гайку внутреннего и наружного участков рулевой тяги (1 шт.). X01-34010025 Регулировочная гайка внутреннего и наружного участков рулевой тяги Момент затяжки: 88±5 Н·м

   ⚙︎ 88±5 Н·м🔧 Гаечный ключ Внимание: при установке регулировочной гайки внутреннего и наружного участков рулевой тяги учитывайте монтажные метки, оставленные при демонтаже 24 ммX01-34010025

2.

   2

   Соедините правую наружную рулевую тягу в сборе с правым передним поворотным кулаком в сборе.

3.

   3

   Установите большую шайбу (правая передняя).

4.

   4

   Установите гайку крепления правой наружной рулевой тяги в сборе (1 шт.). Стопорная гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33914T13F70 Момент затяжки: 120±10 Н·м

   ⚙︎ 120±10 Н·м🔧 Комбинированный гаечный ключ Примечание: при установке гайки крепления правой наружной рулевой тяги в сборе необходимо зафиксировать болт правой наружной рулевой тяги в сборе головкой на 10 мм 21 мм

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка высоты
• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
• Калибровка камер кругового обзора
• Калибровка лидара
