Монтажный кронштейн шарового пальца переднего нижнего рычага подвески
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
Снятие 2 шагов
-
Выверните крепёжную гайку (1 шт.) монтажного кронштейна шарового пальца левого переднего нижнего рычага подвески.
🔧 Рожково-накидной ключ Примечание: при демонтаже крепёжной гайки монтажного кронштейна шарового пальца левого переднего нижнего рычага подвески необходимо зафиксировать крепёжный болт шарового пальца переднего нижнего рычага подвески торцевой битой-головкой на 8 мм 21 мм -

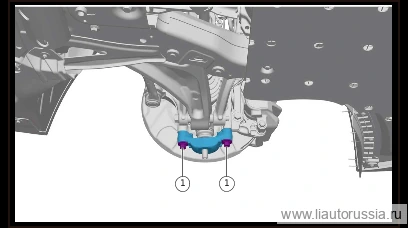

Выверните крепёжный болт монтажного кронштейна шарового пальца левого переднего нижнего рычага подвески (2 шт.), снимите монтажный кронштейн шарового пальца левого переднего нижнего рычага подвески.
🔧 Головка Внимание: D01-89186133 Комплект: болт с шестигранной фланцевой головкой и плоская шайба — деталь одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 15 ммD01-89186133одноразовая деталь
Установка 2 шагов
-
Установите монтажный кронштейн шарового пальца левого переднего нижнего рычага подвески, установите крепёжные болты монтажного кронштейна шарового пальца левого переднего нижнего рычага подвески (2 шт.). D01-89186133 Комплект из шестигранного фланцевого болта и плоской шайбы Момент затяжки: 120±10 Н·м
⚙︎ 120±10 Н·м🔧 Головка под биту Внимание: D01-89186133 комплект из шестигранного фланцевого болта и плоской шайбы является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять его новой деталью 15 ммD01-89186133одноразовая деталь -
Установите крепёжную гайку монтажного кронштейна шарового пальца левого переднего нижнего рычага подвески (1 шт.). Момент затяжки: 120±10 Н·м
⚙︎ 120±10 Н·м🔧 Рожковый ключ Примечание: при установке крепёжной гайки монтажного кронштейна шарового пальца правого переднего нижнего рычага подвески необходимо зафиксировать крепёжный болт шарового пальца нижнего рычага подвески головкой-битой на 8 мм 21 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите монтажный кронштейн шарового пальца левого переднего нижнег… | 120±10 Н·м |
| Установите крепёжную гайку монтажного кронштейна шарового пальца левог… | 120±10 Н·м |
