Малый кронштейн B жгута проводов компрессора
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Задняя защитная панель шасси в сборе
Снятие 3 шагов
-

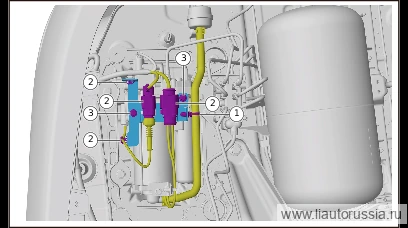

Отсоедините крепёжный фиксатор (1 шт.) впускной трубки в сборе.
-
Отсоедините фиксирующую защёлку жгута проводов компрессора (4 шт.).
-
Выверните крепёжный болт малого кронштейна B жгута проводов компрессора (2 шт.), снимите малый кронштейн B жгута проводов компрессора. Q1840612F71 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Головка Внимание: Q1840612F71 шестигранный фланцевый болт является деталью одноразового использования, после каждой операции снятия/установки необходимо заменить на новую деталь 8 ммQ1840612F71одноразовая деталь
Установка 3 шагов
-
Установите малый кронштейн B жгута проводов компрессора, установите крепёжный болт малого кронштейна B жгута проводов компрессора (2 шт.). Q1840612F71 болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 8 мм Внимание: Q1840612F71 болт с шестигранной головкой и фланцем является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой детальюQ1840612F71одноразовая деталь -
Установите фиксирующую защёлку жгута проводов компрессора (4 шт.).
-
Установите фиксирующий хомут впускной трубки в сборе (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите малый кронштейн B жгута проводов компрессора, установите кр… | 9±1 Н·м |
