Малый кронштейн A жгута проводов компрессора
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Задняя защитная панель шасси в сборе
Снятие 2 шагов
-

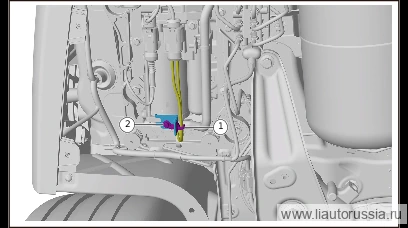

Отсоедините фиксирующую защёлку жгута проводов компрессора (1 шт.).
-
Выверните крепёжный болт малого кронштейна A жгута проводов компрессора (1 шт.), снимите малый кронштейн A жгута проводов компрессора.
🔧 головка Внимание: Q1840612F71 болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке и сборке необходимо заменять его новой деталью 8 ммQ1840612F71одноразовая деталь
Установка 2 шагов
-
Установите малый кронштейн A жгута проводов компрессора, установите крепежный болт малого кронштейна A жгута проводов компрессора (1 шт.). Q1840612F71 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка Внимание: Q1840612F71 болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую деталь 8 ммQ1840612F71одноразовая деталь -
Установите фиксирующую защёлку жгута проводов компрессора (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите малый кронштейн A жгута проводов компрессора, установите кр… | 9±1 Н·м |
