Левый задний тормозной шланг
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой, использование непригодной или загрязнённой тормозной жидкости может привести к неисправности системы, потере управления автомобилем и травмированию людей.
- После завершения установки нажмите на педаль тормоза с усилием более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие, если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Необходимо тщательно и правильно заменять каждый компонент, иначе это повлияет на характеристики тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей во избежание попадания посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов следует убедиться, что они не мешают другим компонентам.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Слив и заправка тормозной жидкости
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
Снятие 3 шагов
-
Выверните болт крепления левого заднего тормозного шланга (1 шт.) и шайбу, отсоедините левый задний тормозной шланг от левого заднего тормозного суппорта в сборе.
🔧 Головка Примечание: X01-35060015 Болт крепления левого заднего тормозного шланга является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новым 11 ммX01-35060015одноразовая деталь -
Выверните гайку крепления левой задней тормозной трубки 2 (1 шт.), отсоедините левую заднюю тормозную трубку 2 от левого заднего тормозного шланга.
🔧 рожковый ключ 11 мм -
Снимите волновой зажим тормозного шланга, снимите левый задний тормозной шланг.
Установка 4 шагов
-
Установите тормозной шланг левого заднего колеса, установите волнообразную зажимную пластину тормозного шланга.
-
Подсоедините левую заднюю тормозную трубку 2 к левому заднему тормозному шлангу, установите гайку крепления левой задней тормозной трубки 2 (1 шт.). X01-35060013 Гайка крепления левой задней тормозной трубки 2 Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократного демонтажа структура грибовидного наконечника может деформироваться. Грибовидный наконечник со стороны тормозной трубки при отсутствии порезов допускается повторно использовать при наружном диаметре
⚙︎ 16±2 Н·м🔧 Комбинированный гаечный ключ Примечание: данная конструкция представляет собой соединение типа «папа-мама» (грибовидный наконечник и раструб), герметизация соединения обеспечивается за счёт деформации и обжатия грибовидного наконечника левой задней тормозной трубки 2 и левого заднего тормозного шланга 11 ммX01-35060013 -
Диаметром до 8φ допускается повторное использование.
-

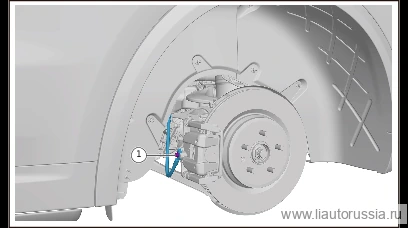

Подсоедините левый задний тормозной шланг к правому заднему тормозному суппорту в сборе, установите болт крепления левого заднего тормозного шланга (1 шт.) и шайбу. X01-35060015 Болт крепления левого заднего тормозного шланга Момент затяжки: 39±2 Н·м
⚙︎ 39±2 Н·м🔧 головка Примечание: X01-35060015 Болт крепления левого заднего тормозного шланга является одноразовой деталью, при каждой разборке/сборке необходимо заменять его новым 11 ммX01-35060015одноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Подсоедините левую заднюю тормозную трубку 2 к левому заднему тормозно… | 16±2 Н·м |
| Подсоедините левый задний тормозной шланг к правому заднему тормозному… | 39±2 Н·м |
