Левый передний тормозной шланг

Рабочая тормозная система · Li L7 2022–2023 · стр. 1841–1842 оригинала

4 шагов снятия4 шагов установки 3 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

⚠ Предупреждения

Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.

Примечания

Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой, использование непригодной или загрязнённой тормозной жидкости может привести к неисправности системы, потере управления автомобилем и травмированию людей.
После завершения установки нажмите на педаль тормоза с усилием более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие, если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
Необходимо тщательно и правильно заменять каждый компонент, иначе это повлияет на характеристики тормозной системы и создаст опасность при вождении.
При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей во избежание попадания посторонних предметов в магистраль.
При установке тормозных магистралей или тормозных шлангов следует убедиться, что они не мешают другим компонентам.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Подготовительные работы 6

Двери автомобиля книга владельца
Включение режима подъёма автомобиля
Открытие и закрытие капота
Слив и заправка тормозной жидкости
Подъём и опускание автомобиля
Колесо в сборе (алюминиевое)

Снятие 4 шагов

Выверните фиксирующий болт (1 шт.) тормозного шланга левого переднего колеса и шайбу, отсоедините тормозной шланг левого переднего колеса от тормозного суппорта левого переднего колеса в сборе.

🔧 Головка Внимание: X01-35060006 фиксирующий болт тормозного шланга левого переднего колеса является одноразовой деталью, после каждого демонтажа необходимо заменять на новую деталь 11 ммX01-35060006одноразовая деталь
Выверните крепёжный болт левого переднего тормозного шланга (2 шт.).

🔧 Головка Примечание: Q1840616F70 Болт с шестигранной фланцевой головкой является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новым 8 ммQ1840616F70одноразовая деталь

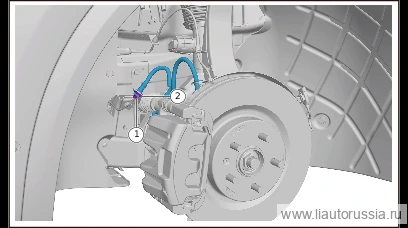

Выверните гайку крепления левой передней тормозной трубки (1 шт.), отсоедините левую переднюю тормозную трубку от левого переднего тормозного шланга.

🔧 рожковый ключ 11 мм
Снимите волновой зажим тормозного шланга, снимите левый передний тормозной шланг.

Установка 4 шагов

Установите тормозную трубку левого переднего колеса, установите волнообразную зажимную пластину тормозного шланга.

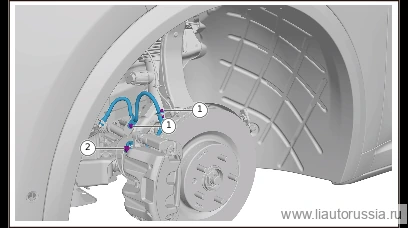

Подсоедините левую переднюю тормозную трубку к левому переднему тормозному шлангу, установите гайку крепления левой передней тормозной трубки (1 шт.). X01-35060003 Гайка крепления левой передней тормозной трубки Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократного демонтажа структура грибовидного наконечника может деформироваться. Грибовидный наконечник со стороны тормозной трубки при отсутствии порезов допускается повторно использовать при наружном диаметре не более 7,8φ.

⚙︎ 16±2 Н·м🔧 Комбинированный гаечный ключ Примечание: данная конструкция представляет собой соединение типа «папа-мама» (грибовидный наконечник и раструб), герметизация соединения обеспечивается за счёт деформации и обжатия грибовидного наконечника левой передней тормозной трубки и левого переднего тормозного шланга 11 ммX01-35060003
Установите болт крепления левого переднего тормозного шланга (2 шт.). Q1840616F70 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

⚙︎ 9±1 Н·м🔧 головка Примечание: Q1840616F70 Болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке/сборке необходимо заменять его новым 8 ммQ1840616F70одноразовая деталь
Подсоедините левый передний тормозной шланг к левому переднему тормозному суппорту в сборе, установите крепёжный болт левого переднего тормозного шланга (1 шт.) и шайбу. X01-35060006 крепёжный болт левого переднего тормозного шланга Момент затяжки: 37±2 Н·м

⚙︎ 37±2 Н·м🔧 торцевая головка Примечание: X01-35060006 крепёжный болт левого переднего тормозного шланга является деталью одноразового использования, после каждого демонтажа и монтажа необходимо заменять на новую деталь 11 ммX01-35060006одноразовая деталь

Моменты затяжки — сводка

Операция	Момент
Подсоедините левую переднюю тормозную трубку к левому переднему тормоз…	16±2 Н·м
Установите болт крепления левого переднего тормозного шланга (2 шт.).…	9±1 Н·м
Подсоедините левый передний тормозной шланг к левому переднему тормозн…	37±2 Н·м
