Кронштейн тормозного шланга левого переднего колеса — конец кузова

Подготовительные работы 6

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Открытие и закрытие капота
4. Слив и заправка тормозной жидкости
5. Подъём и опускание автомобиля
6. Колесо в сборе (алюминиевое)

Снятие 3 шагов

1.

   1

   Выверните гайку крепления левой передней тормозной трубки (1 шт.), отсоедините левую переднюю тормозную трубку от левого переднего тормозного шланга.

   🔧 рожковый ключ 11 мм
2. 2

   Снимите волновой зажим тормозного шланга, снимите левый передний тормозной шланг.

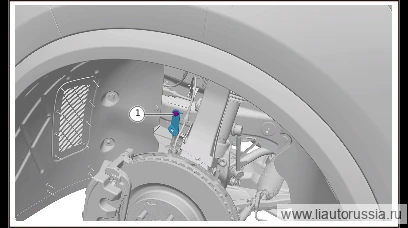

3.

   3

   Выверните болт крепления кронштейна левого переднего тормозного шланга — сторона кузова (1 шт.), снимите кронштейн левого переднего тормозного шланга — сторона кузова.

   🔧 головка Примечание: Q1860816F61 Болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке/сборке необходимо заменять его новым 13 ммQ1860816F61одноразовая деталь

Установка 3 шагов

1.

   1

   Установите тормозную трубку левого переднего колеса, установите волнообразную зажимную пластину тормозного шланга.
2. 2

   Подсоедините левую переднюю тормозную трубку к левому переднему тормозному шлангу, установите гайку крепления левой передней тормозной трубки (1 шт.). X01-35060003 Гайка крепления левой передней тормозной трубки Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократного демонтажа структура грибовидного наконечника может деформироваться. Грибовидный наконечник со стороны тормозной трубки при отсутствии порезов допускается повторно использовать при наружном диаметре не более 7,8φ.

   ⚙︎ 16±2 Н·м🔧 Комбинированный гаечный ключ Примечание: данная конструкция представляет собой соединение типа «папа-мама» (грибовидный наконечник и раструб), герметизация соединения обеспечивается за счёт деформации и обжатия грибовидного наконечника левой передней тормозной трубки и левого переднего тормозного шланга 11 ммX01-35060003

3.

   3

   Установите кронштейн левого переднего тормозного шланга - сторона кузова, установите крепёжный болт кронштейна левого переднего тормозного шланга - сторона кузова (1 шт.). Q1860816F61 шестигранный фланцевый болт Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 торцевая головка Примечание: Q1860816F61 шестигранный фланцевый болт является деталью одноразового использования, после каждого демонтажа и монтажа необходимо заменять на новую деталь 13 ммQ1860816F61одноразовая деталь

Моменты затяжки — сводка
