Кронштейн правого переднего тормозного шланга — сторона кузова

Подготовительные работы 6

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Открытие и закрытие капота
4. Слив и заправка тормозной жидкости
5. Подъём и опускание автомобиля
6. Колесо в сборе (алюминиевое)

Снятие 3 шагов

1.

   1

   Выверните крепёжную гайку правой передней тормозной трубки (1 шт.), отсоедините правый участок правой передней тормозной трубки от правого переднего тормозного шланга.

   🔧 рожково-накидной ключ 11 мм
2. 2

   Снимите волнообразную зажимную пластину тормозного шланга, снимите тормозной шланг (правый передний).

3.

   3

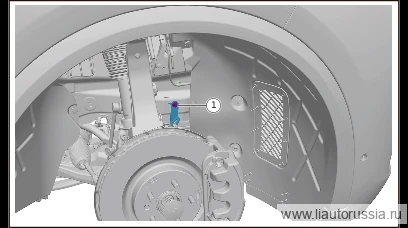

   Выверните болт крепления кронштейна правого переднего тормозного шланга со стороны кузова (1 шт.), снимите кронштейн правого переднего тормозного шланга со стороны кузова.

   🔧 Головка Примечание: Q1860816F61 Болт с шестигранной фланцевой головкой является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новым 13 ммQ1860816F61одноразовая деталь

Установка 3 шагов

1.

   1

   Установите кронштейн тормозного шланга (правый передний) - конец со стороны кузова, установите крепёжный болт кронштейна тормозного шланга (правый передний) - конец со стороны кузова (1 шт.). Q1860816F61 Болт с шестигранной фланцевой головкой Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 головка Примечание: Q1860816F61 болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждом демонтаже необходимо заменять на новую деталь 13 ммQ1860816F61одноразовая деталь

2.

   2

   Установите правую переднюю тормозную трубку (жёсткую), установите волновой зажим тормозного шланга.
3. 3

   Подсоедините правую переднюю тормозную трубку — правый участок к правому переднему тормозному шлангу, установите крепёжную гайку правой передней тормозной трубки (1 шт.). X01-35060034 Крепёжная гайка правой передней тормозной трубки — правого участка Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократной разборки конструкция грибовидной головки может деформироваться. Грибовидная головка на конце тормозной трубки при отсутствии порезов допускает повторное использование при наружном диаметре не более 7,8φ.

   ⚙︎ 16±2 Н·м🔧 рожковый гаечный ключ Примечание: данная конструкция представляет собой соединение штуцер-гнездо (грибовидная головка и раструб), герметичность соединения обеспечивается за счёт деформационного обжатия грибовидной головки правой передней тормозной трубки — правого участка и правого переднего тормозного шланга 11 ммX01-35060034

Моменты затяжки — сводка
