Кронштейн левой тяги задней опоры переднего силового агрегата

Опоры силового агрегата · Li L7 2022–2023 · стр. 1666–1667 оригинала
3 шагов снятия3 шагов установки 2 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Кронштейн левой тяги задней опоры переднего силового агрегата

Подготовительные работы 3

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Подъём и опускание автомобиля

Снятие 3 шагов

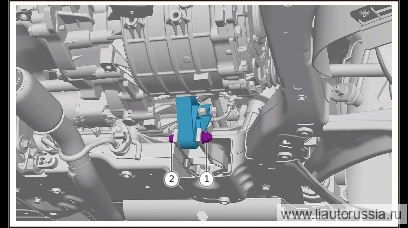

  1. Шаг 1

    Зафиксируйте модуль двигателя (ДВС) в сборе и многорежимный электропривод в сборе с помощью подвески для увеличителя запаса хода (или вертикального домкрата), инструментом зафиксируйте сквозной болт (1 шт.), выверните крепёжную гайку (1 шт.). Инструмент для болта: 15 мм головка Инструмент для гайки: 18 мм головка

    🔧 головка 18 ммодноразовая деталь
    Примечание. Самоконтрящаяся гайка с шестигранной головкой, фланцем и неметаллической вставкой Q33912T13F70 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять её новой деталью.
  2. Шаг 2

    Извлеките сквозной болт (1 шт.).

    Q1851275TF61одноразовая деталь
    Примечание. Q1851275TF61 болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке и сборке необходимо заменять его новой деталью.

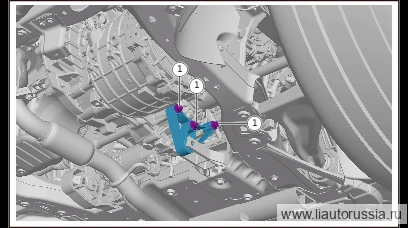

  3. Шаг 3

    Выверните крепёжный болт кронштейна левой тяги задней опоры переднего силового агрегата (3 шт.), снимите кронштейн левой тяги задней опоры переднего силового агрегата.

    🔧 Головка Внимание: X01-89185030 шестигранный фланцевый болт является деталью одноразового использования, после каждой операции снятия/установки необходимо заменить на новую деталь 15 ммX01-89185030одноразовая деталь

Установка 3 шагов

  1. Шаг 1

    Зафиксируйте модуль двигателя (ДВС) в сборе и мультирежимный электропривод в сборе с помощью подвески рендж-экстендера (или напольного домкрата), установите кронштейн левой тяги задней подвески переднего привода, установите крепежный болт кронштейна левой тяги задней подвески переднего привода (3 шт.). X01-89185030 болт с шестигранной фланцевой головкой Момент затяжки: 60±5 Н·м

    ⚙︎ 60±5 Н·м🔧 головка Внимание: X01-89185030 болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую деталь 15 ммX01-89185030одноразовая деталь
  2. Шаг 2

    Установите сквозной болт (1 шт.).

    Q1851275TF61одноразовая деталь
    Примечание. Q1851275TF61 болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую деталь.
  3. Инструментом зафиксируйте сквозной болт (1 шт.), установите крепёжную гайку (1 шт.). Самоконтрящаяся гайка с шестигранной головкой, фланцем и неметаллической вставкой Q33912T13F70 Момент затяжки: 120±10 Н·м Инструмент для болта: 15 мм головка Инструмент для гайки: 18 мм головка

    ⚙︎ 120±10 Н·м🔧 головка 18 ммодноразовая деталь
    Примечание. Самоконтрящаяся гайка с шестигранной головкой, фланцем и неметаллической вставкой Q33912T13F70 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять её новой деталью.

Моменты затяжки — сводка

ОперацияМомент
Зафиксируйте модуль двигателя (ДВС) в сборе и мультирежимный электропр…60±5 Н·м
Инструментом зафиксируйте сквозной болт (1 шт.), установите крепёжную…120±10 Н·м
