Кронштейн левого переднего тормозного шланга — сторона поворотного кулака

Подготовительные работы 4

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Подъём и опускание автомобиля
4. Колесо в сборе (алюминиевое)

Снятие 4 шагов

1.

   1

   Отсоедините фиксирующий фиксатор жгута проводов датчика скорости вращения левого переднего колеса в сборе (1 шт.), отведите жгут проводов датчика скорости вращения левого переднего колеса в сборе в сторону.
2. 2

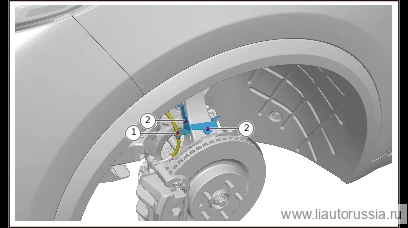

   Отсоедините фиксирующий фиксатор (2 шт.) жгута проводов датчика износа тормозных колодок, отведите жгут проводов датчика износа тормозных колодок в сторону.

3.

   3

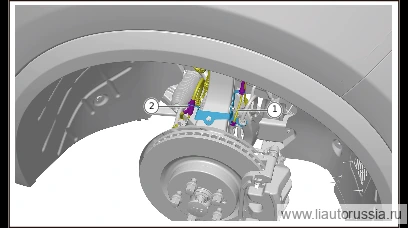

   Выверните болт крепления левого переднего тормозного шланга (1 шт.), отведите левый передний тормозной шланг в сторону.

   🔧 Головка Примечание: Q1840616F70 Болт с шестигранной фланцевой головкой является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новым 8 ммQ1840616F70одноразовая деталь
4. 4

   Выверните болт крепления кронштейна левого переднего тормозного шланга — сторона поворотного кулака (2 шт.), снимите кронштейн левого переднего тормозного шланга — сторона поворотного кулака.

   🔧 головка Примечание: Q1840616F70 Болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке/сборке необходимо заменять его новым 8 ммQ1840616F70одноразовая деталь

Установка 4 шагов

1. 1

   Установите кронштейн левого переднего тормозного шланга - сторона поворотного кулака, установите крепёжный болт кронштейна левого переднего тормозного шланга - сторона поворотного кулака (2 шт.). Q1840616F70 шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка Примечание: Q1840616F70 шестигранный фланцевый болт является деталью одноразового использования, после каждого демонтажа и монтажа необходимо заменять на новую деталь 8 ммQ1840616F70одноразовая деталь
2. 2

   Установите тормозной шланг левого переднего колеса, установите фиксирующий болт (1 шт.) тормозного шланга левого переднего колеса. Q1840616F70 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Головка Внимание: Q1840616F70 болт с шестигранной фланцевой головкой является одноразовой деталью, после каждого демонтажа необходимо заменять на новую деталь 8 ммQ1840616F70одноразовая деталь

3.

   3

   Установите жгут проводов датчика износа тормозных колодок, установите фиксирующий хомут жгута проводов датчика износа тормозных колодок (2 шт.).
4. 4

   Установите жгут проводов датчика скорости вращения левого переднего колеса в сборе, установите фиксирующую скобу жгута проводов датчика скорости вращения левого переднего колеса в сборе (1 шт.).
