Кронштейн электромагнитного клапана
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Задняя защитная панель шасси в сборе
Снятие 2 шагов
-

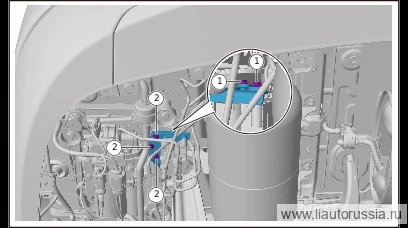

Выверните крепёжный винт электромагнитного клапана (2 шт.).
🔧 Головка 8 мм -
Выверните крепежный болт кронштейна электромагнитного клапана (3 шт.), демонтируйте кронштейн электромагнитного клапана.
🔧 головка Внимание: Q1840620F70 болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую деталь 8 ммQ1840620F70одноразовая деталь
Установка 2 шагов
-
Установите кронштейн электромагнитного клапана, установите крепёжный болт кронштейна электромагнитного клапана (3 шт.). Q1840620F70 болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка Внимание: Q1840620F70 болт с шестигранной головкой и фланцем является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой деталью 8 ммQ1840620F70одноразовая деталь -
Установите крепёжный винт электромагнитного клапана (2 шт.). X01-89276030 Самонарезающий винт с шестигранной фланцевой головкой Момент затяжки: 5±0.5 Н·м
⚙︎ 5±0.5 Н·м🔧 головка 8 ммX01-89276030
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн электромагнитного клапана, установите крепёжный б… | 9±1 Н·м |
| Установите крепёжный винт электромагнитного клапана (2 шт.). X01-89276… | 5±0.5 Н·м |
