Корпус тормозного суппорта правого переднего, подузел в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки нажмите с усилием на педаль тормоза не менее двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- После завершения установки опустите автомобиль, чтобы он встал на колёса, при этом не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма», система автоматически произведёт накачку, после завершения накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Открытие и закрытие капота
- Слив и заправка тормозной жидкости
Снятие 2 шагов
-

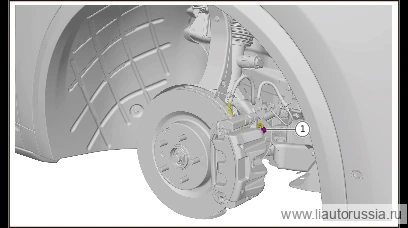

Выверните крепёжный болт правого переднего тормозного шланга (1 шт.) и шайбу.
🔧 головка 11 мм -
Выверните крепёжный болт подузла корпуса тормозного суппорта (правый передний) (2 шт.), в направлении, указанном стрелкой, отсоедините подузел корпуса тормозного суппорта (правый передний) от подузла кронштейна тормозного суппорта, снимите подузел корпуса тормозного суппорта (правый передний).
🔧 головка 15 мм
Установка 2 шагов
-
Установите корпус тормозного суппорта правого переднего, подузел в сборе, подсоедините корпус тормозного суппорта правого переднего к кронштейну переднего тормозного суппорта, подузел в сборе, установите фиксирующий болт корпуса тормозного суппорта правого переднего (2 шт.). Момент затяжки: 65±3 Н·м
⚙︎ 65±3 Н·м🔧 головка 15 мм -
Установите крепёжный болт правого переднего тормозного шланга (1 шт.) и шайбу. X01-35060011 Крепёжный болт правого переднего тормозного шланга Момент затяжки: 37±2 Н·м
⚙︎ 37±2 Н·м🔧 торцевая головка 11 ммX01-35060011
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите корпус тормозного суппорта правого переднего, подузел в сбо… | 65±3 Н·м |
| Установите крепёжный болт правого переднего тормозного шланга (1 шт.)… | 37±2 Н·м |
