Компоненты задней опоры — задняя опора заднего силового агрегата в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
Снятие 3 шагов
-
Выверните крепежный болт заднего стабилизатора поперечной устойчивости в сборе (4 шт.), отведите задний стабилизатор поперечной устойчивости в сборе в сторону.
-

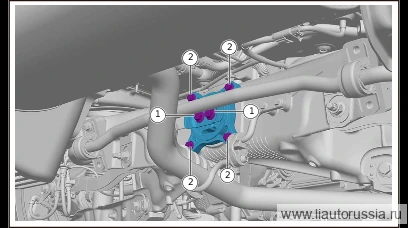

Подоприте задний электропривод в сборе плоским домкратом, выверните крепёжный болт задней опоры заднего силового агрегата в сборе (2 шт.).
🔧 головка Внимание: X01-89185040 направляющий болт с шестигранной головкой и фланцем является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой деталью 15 ммX01-89185040одноразовая деталь -
Выверните крепёжный болт (4 шт.) задней опоры силового агрегата в сборе, снимите заднюю опору силового агрегата в сборе.
🔧 торцевая головка Примечание: Q1851045TF61 болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью 13 ммQ1851045TF61одноразовая деталь
Установка 3 шагов
-
Используя плоский домкрат, поддержите задний электропривод в сборе, установите заднюю опору заднего силового агрегата в сборе, установите крепёжный болт задней опоры заднего силового агрегата в сборе (4 шт.). Q1851045TF61 Болт с шестигранной фланцевой головкой Момент затяжки: 65±5 Н·м
⚙︎ 65±5 Н·м🔧 головка Внимание: Q1851045TF61 болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке и сборке необходимо заменять его новой деталью 13 ммQ1851045TF61одноразовая деталь -
Установите крепёжный болт задней опоры заднего силового агрегата в сборе (2 шт.). X01-89185040 Шестигранный фланцевый направляющий болт Момент затяжки: 90±5 Н·м
⚙︎ 90±5 Н·м🔧 Головка Внимание: X01-89185040 шестигранный фланцевый направляющий болт является деталью одноразового использования, после каждой операции снятия/установки необходимо заменить на новую деталь 15 ммX01-89185040одноразовая деталь -
Установите задний стабилизатор поперечной устойчивости в сборе, установите крепежный болт заднего стабилизатора поперечной устойчивости в сборе (4 шт.). X01-89180403 направляющий болт с шестигранной фланцевой головкой Момент затяжки: 120±10 Н·м
⚙︎ 120±10 Н·м🔧 головка 15 ммX01-89180403
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Используя плоский домкрат, поддержите задний электропривод в сборе, ус… | 65±5 Н·м |
| Установите крепёжный болт задней опоры заднего силового агрегата в сбо… | 90±5 Н·м |
| Установите задний стабилизатор поперечной устойчивости в сборе, устано… | 120±10 Н·м |
