Компоненты заднего тормоза — узел задних тормозных колодок
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки нажмите с усилием на педаль тормоза не менее двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- После завершения установки опустите автомобиль, чтобы он встал на колёса, при этом не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма», система автоматически произведёт накачку, после завершения накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 9
- Двери автомобиля книга владельца
- Сервисная процедура разблокировки электронного стояночного тормоза
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
Снятие 3 шагов
-

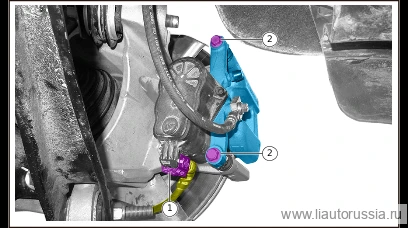

Отсоедините разъём жгута проводов тормозного суппорта в сборе (левый задний) (1 шт.).
-
Выверните фиксирующий болт корпуса тормозного суппорта левого заднего, подузел в сборе (2 шт.), отсоедините корпус тормозного суппорта левого заднего от кронштейна тормозного суппорта левого заднего, подузел в сборе.
🔧 головка Внимание: подвесьте корпус тормозного суппорта левого заднего, подузел в сборе на крюке к раме кузова 13 мм -

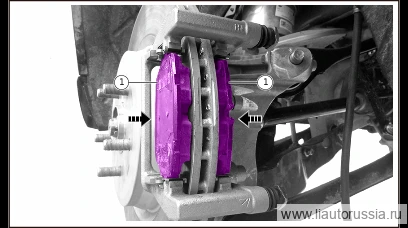

Снимите узел задних тормозных колодок в направлении, указанном стрелкой.
Установка 3 шагов
-
Установите узел задних тормозных колодок (левый задний) по направлению стрелки.
Примечание. При установке новых тормозных колодок необходимо вдавить поршень тормозного суппорта в максимальное положение. -
Подсоедините подузел корпуса тормозного суппорта (левый задний) к подузлу кронштейна тормозного суппорта (левый задний), установите крепёжный болт подузла корпуса тормозного суппорта (левый задний) (2 шт.). Момент затяжки: 31,5±1,5 Н·м
⚙︎ 31.5±1.5 Н·м🔧 головка 13 мм -
Подсоедините разъём жгута проводов тормозного суппорта левого заднего в сборе (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Подсоедините подузел корпуса тормозного суппорта (левый задний) к поду… | 31.5±1.5 Н·м |
