Компоненты заднего тормоза — ремонтный комплект электродвигателя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Сервисная процедура разблокировки электронного стояночного тормоза
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
Снятие 3 шагов
-

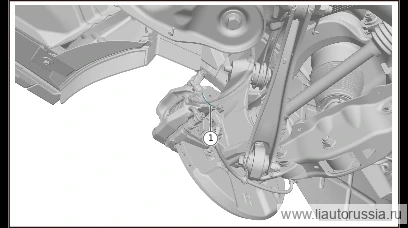

Отсоедините разъём жгута проводов электродвигателя стояночного тормоза (правый задний) (1 шт.).
-

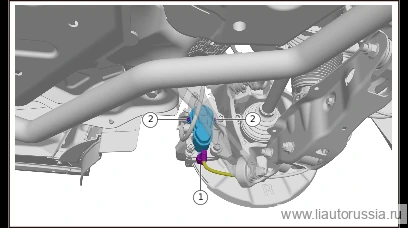

Выверните фиксирующий болт электродвигателя стояночного тормоза правого заднего (2 шт.), снимите электродвигатель стояночного тормоза правый задний.
🔧 головка-бита 5 мм -
Снимите уплотнительное кольцо.
Установка 3 шагов
-
Установите уплотнительное кольцо.
-
Установите электродвигатель стояночного тормоза (правый задний), подсоедините разъём жгута проводов электродвигателя стояночного тормоза (правый задний) (1 шт.).
-
Установите фиксирующий болт электродвигателя стояночного тормоза правого заднего (2 шт.). Момент затяжки:
🔧 головка-бита 5 мм
