Компоненты заднего тормоза — правый задний тормозной суппорт в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость крайне гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой; использование непригодной или загрязнённой тормозной жидкости может привести к отказу системы, потере управления автомобилем и травмам.
- После завершения установки резко нажмите на педаль тормоза более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие; если тормозная жидкость попала на лакокрасочное покрытие, немедленно удалите её и промойте водой.
- Каждый компонент необходимо заменять аккуратно и правильно, в противном случае это повлияет на работу тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей, чтобы предотвратить попадание посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов следует убедиться, что они не будут мешать другим компонентам.
- После завершения установки опустите автомобиль так, чтобы он встал на землю; в этот момент не перемещайте автомобиль — при нажатии на экране кнопки «Выход из режима подъёмника» система автоматически произведёт накачку, по завершении накачки автомобиль можно перемещать по мере необходимости.
- Перед выполнением процедуры сервисного растормаживания электронного стояночного тормоза убедитесь, что автомобиль находится в устойчивом положении, во избежание скатывания и связанного с этим происшествия.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 11
- Двери автомобиля книга владельца
- Сервисная процедура разблокировки электронного стояночного тормоза
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Открытие и закрытие капота
- Слив и заправка тормозной жидкости
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
Снятие 4 шагов
-
Отсоедините разъём жгута проводов правого заднего тормозного суппорта в сборе (1 шт.).
-
Выверните фиксирующий болт тормозного шланга правого заднего (1 шт.), отсоедините тормозной шланг правый задний от тормозного суппорта правого заднего в сборе. Сначала закрепите зажимы питания инструмента на положительной и отрицательной клеммах аккумуляторной батареи 12В, убедитесь, что индикатор питания на блоке управления загорелся;
🔧 головка Внимание: если EPB не удаётся разблокировать в штатном режиме, можно использовать специальный инструмент CHJ-3508000: 1 11 мм -
Подсоедините разъём электродвигателя к порту EPB на тормозном диске, поверните ручку на блоке управления, чтобы электродвигатель EPB вращался вперёд и назад, тем самым выполнив разблокировку EPB.
-

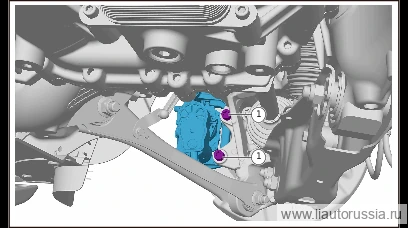

Выверните крепёжный болт правого заднего тормозного суппорта в сборе (2 шт.), снимите правый задний тормозной суппорт в сборе.
🔧 головка-бита T60
Установка 3 шагов
-
Установите тормозной суппорт в сборе (правый задний), установите крепёжный болт тормозного суппорта в сборе (правый задний) (2 шт.). X01-89148128 Комбинированный винт с цилиндрической головкой и внутренним шестигранно-звёздчатым шлицем и плоской шайбой Момент затяжки: 45 Н·м+45°
⚙︎ 45 Н·м+45°🔧 торцевая головка с битой T60X01-89148128 -
Подсоедините тормозной шланг правый задний к тормозному суппорту левому заднему в сборе, установите фиксирующий болт тормозного шланга правого заднего (1 шт.). X01-35060019 Фиксирующий болт тормозного шланга правого заднего Момент затяжки: 39±2 Н·м
⚙︎ 39±2 Н·м🔧 головка 11 ммX01-35060019 -
Подсоедините разъём жгута проводов правого заднего тормозного суппорта в сборе (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите тормозной суппорт в сборе (правый задний), установите крепё… | 45 Н·м+45° |
| Подсоедините тормозной шланг правый задний к тормозному суппорту левом… | 39±2 Н·м |
