Компоненты заднего тормоза — кронштейн левого заднего тормозного суппорта в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки нажмите с усилием на педаль тормоза не менее двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- После завершения установки опустите автомобиль, чтобы он встал на колёса, при этом не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма», система автоматически произведёт накачку, после завершения накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Сервисная процедура разблокировки электронного стояночного тормоза
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Ремонтный комплект фрикционных накладок - задний
Снятие 1 шагов
-

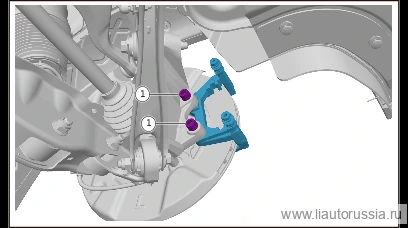

1 . Выверните крепёжный болт кронштейна тормозного суппорта в сборе (левый задний) (2 шт.), снимите кронштейн тормозного суппорта в сборе (левый задний).
🔧 торцевая головка с битой T60
Установка 1 шагов
-
Установите кронштейн тормозного суппорта левого заднего в сборе, установите фиксирующий болт кронштейна тормозного суппорта левого заднего в сборе (2 шт.). X01-89148128 Комбинация винта с цилиндрической головкой и внутренним шлицем Torx и плоской шайбы Момент затяжки: 45 Н·м+45°
⚙︎ 45 Н·м+45°🔧 головка-бита T60X01-89148128
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн тормозного суппорта левого заднего в сборе, устан… | 45 Н·м+45° |
