Компоненты заднего подрамника — задняя соединительная пластина подрамника
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
Снятие 2 шагов
-

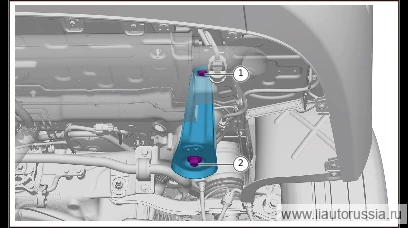

Выверните крепёжный болт задней соединительной пластины заднего подрамника (правой) (1 шт.).
🔧 головка 15 мм Внимание: X01-89185023 направляющий болт с шестигранной фланцевой головкой является одноразовой деталью, при каждом демонтаже и монтаже подлежит замене на новую детальX01-89185023одноразовая деталь -
Выверните крепёжный болт (1 шт.) задней соединительной пластины заднего подрамника (правой), снимите заднюю соединительную пластину заднего подрамника (правую).
🔧 головка 21 мм Примечание: перед демонтажем зафиксируйте задний подрамник в сборе с помощью подпорного приспособления, чтобы избежать проседания заднего подрамника в сборе
Установка 2 шагов
-
Установите заднюю соединительную пластину подрамника (правую), установите крепёжные болты задней соединительной пластины подрамника (правой) (1 шт.). X01-89185070 болт с шестигранной фланцевой головкой в комплекте с плоской шайбой Момент затяжки: 130 Н·м+90°
⚙︎ 130 Н·м+90°🔧 головка 21 мм Примечание: перед установкой зафиксируйте задний подрамник в сборе с помощью подпорного приспособления, чтобы избежать его провисанияX01-89185070 -
Установите крепёжные болты (1 шт.) задней соединительной пластины заднего подрамника (правой). X01-89185023 направляющий болт с шестигранной фланцевой головкой. Момент затяжки: 100±10 Н·м
⚙︎ 100±10 Н·м🔧 головка на 15 ммX01-89185023одноразовая детальПримечание. X01-89185023 направляющий болт с шестигранной фланцевой головкой — деталь одноразового применения, после каждой разборки/сборки необходимо заменять новой деталью.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите заднюю соединительную пластину подрамника (правую), установ… | 130 Н·м+90° |
| Установите крепёжные болты (1 шт.) задней соединительной пластины задн… | 100±10 Н·м |
