Компоненты заднего подрамника — крюк подвески выпускной системы
Задняя подвеска · Li L7 2022–2023 · стр. 1519–1520 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Во время работы рэндж-экстендера трубопроводы системы выпуска сильно нагреваются, поэтому необходимо заглушить рэндж-экстендер и выполнять демонтаж только после остывания трубопроводов системы выпуска до комнатной температуры, иначе раскалённые детали могут вызвать ожоги.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Подвеска глушителя выпускной системы
Снятие 1 шагов
-

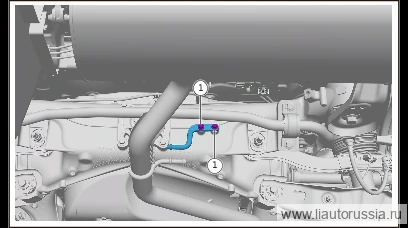

Выверните крепёжный болт крюка подвески выпускной системы (2 шт.), снимите крюк подвески выпускной системы.
🔧 головка 10 мм
Установка 1 шагов
-
Установите крюк подвески выпускной системы, установите крепёжный болт (2 шт.) крюка подвески выпускной системы. Q1840820F61 болт с шестигранной фланцевой головкой Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 торцевая головка 10 ммQ1840820F61
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крюк подвески выпускной системы, установите крепёжный болт… | 23±2 Н·м |
